TAC Coated Crucible dalam Pertumbuhan Kristal SIC

Dalam beberapa tahun kebelakangan ini,TAC bersalutCrucibles telah menjadi penyelesaian teknikal yang penting sebagai kapal tindak balas dalam proses pertumbuhan kristal silikon karbida (sic). Bahan TAC telah menjadi bahan utama dalam bidang pertumbuhan kristal karbida silikon kerana rintangan kakisan kimia yang sangat baik dan kestabilan suhu tinggi. Berbanding dengan crucibles grafit tradisional, crucibles bersalut TAC memberikan persekitaran pertumbuhan yang lebih stabil, mengurangkan kesan kakisan grafit, memperluaskan hayat perkhidmatan yang boleh dikendalikan, dan berkesan mengelakkan fenomena pembungkus karbon, dengan itu mengurangkan ketumpatan mikrotube.

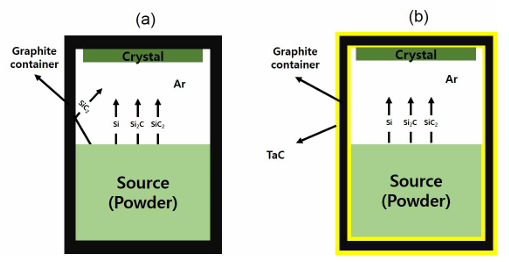

 Rajah.1 pertumbuhan kristal sic

Kelebihan dan Analisis Eksperimental Crucibles Bersalut TAC

Dalam kajian ini, kami membandingkan pertumbuhan kristal karbida silikon menggunakan crucibles grafit tradisional dan crucibles grafit yang disalut dengan TAC. Keputusan menunjukkan bahawa crucibles bersalut TAC dengan ketara meningkatkan kualiti kristal.

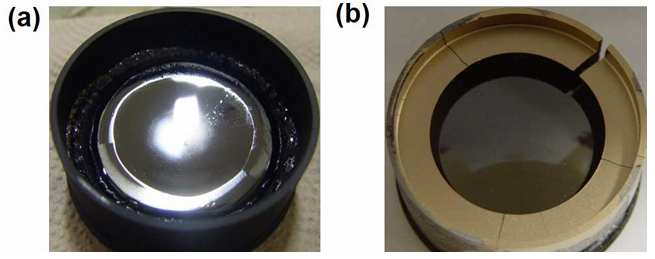

Rajah.2 Om Imej sic ingot ditanam oleh kaedah pvt

Rajah 2 menggambarkan bahawa kristal karbida silikon yang ditanam dalam crucibles grafit tradisional memaparkan antara muka cekung, sementara yang ditanam dalam crucibles bersalut TAC mempamerkan antara muka cembung. Selain itu, seperti yang dilihat dalam Rajah 3, fenomena polikristalin tepi diucapkan dalam kristal yang ditanam menggunakan crucibles grafit tradisional, sedangkan penggunaan crucibles bersalut TAC secara berkesan mengurangkan isu ini.

Analisis menunjukkan bahawaSalutan TACMeningkatkan suhu di pinggir kritikal, dengan itu mengurangkan kadar pertumbuhan kristal di kawasan itu. Di samping itu, salutan TAC menghalang hubungan langsung antara dinding sisi grafit dan kristal, yang membantu mengurangkan nukleus. Faktor -faktor ini secara kolektif mengurangkan kemungkinan polikristaliniti yang berlaku di tepi kristal.

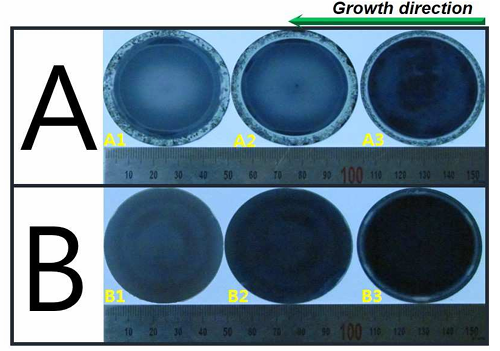

Rajah.3 Imej wafer pada peringkat pertumbuhan yang berbeza

Tambahan pula, kristal karbida silikon ditanam diTAC-CoatedCrucibles mempamerkan hampir tiada enkapsulasi karbon, penyebab utama kecacatan mikropip. Akibatnya, kristal ini menunjukkan pengurangan ketara dalam ketumpatan kecacatan mikropip. Hasil ujian kakisan yang dibentangkan dalam Rajah 4 mengesahkan bahawa kristal yang ditanam dalam crucibles bersalut TAC hampir tidak ada kecacatan mikropip.

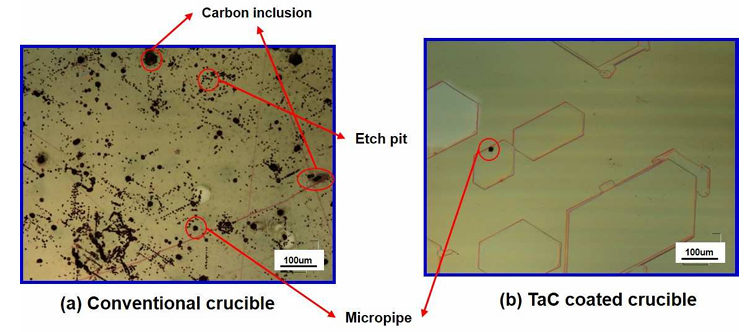

Rajah.4 Imej Om Selepas Koh Etching

Peningkatan kualiti kristal dan kawalan kekotoran

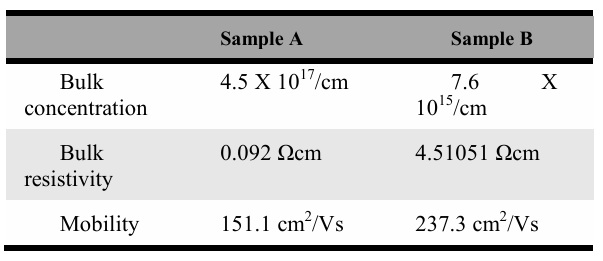

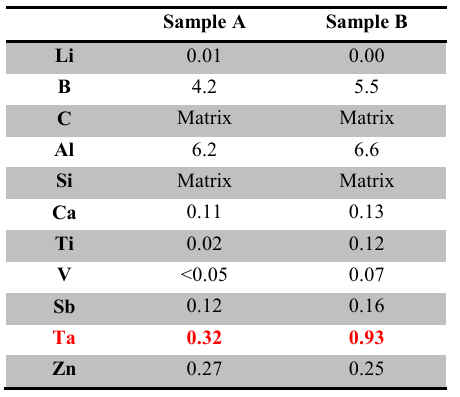

Melalui ujian GDM dan Hall kristal, kajian mendapati bahawa kandungan TA dalam kristal meningkat sedikit apabila TAC crucibles bersalut TAC digunakan, tetapi salutan TAC dengan ketara membatasi kemasukan nitrogen (n) doping ke dalam kristal. Ringkasnya, crucibles bersalut TAC boleh tumbuh kristal karbida silikon dengan kualiti yang lebih tinggi, terutamanya dalam mengurangkan ketumpatan kecacatan (terutamanya microtubes dan enkapsulasi karbon) dan mengawal kepekatan doping nitrogen.

Semicorex menawarkan berkualiti tinggiGraphite bersalut TACUntuk pertumbuhan kristal SIC. Sekiranya anda mempunyai pertanyaan atau memerlukan butiran tambahan, jangan ragu untuk berhubung dengan kami.

Hubungi Telefon # +86-13567891907

E -mel: sales@semicorex.com
