Apakah teknologi ikatan wafer?

WaferIkatan adalah teknologi penting dalam pembuatan semikonduktor. Ia menggunakan kaedah fizikal atau kimia untuk mengikat dua wafer licin dan bersih bersama -sama untuk mencapai fungsi tertentu atau membantu dalam proses pembuatan semikonduktor.   Ia adalah teknologi untuk menggalakkan pembangunan teknologi semikonduktor ke arah prestasi tinggi, pengurangan dan integrasi, dan digunakan secara meluas dalam pembuatan sistem mikroelektrik (MEMS), sistem nanoelectromekanik (NEMS), mikroelektronik dan optoelektronik.

Teknologi ikatan wafer dikategorikan ke dalam ikatan sementara dan ikatan kekal.

Ikatan sementaraadalah proses yang digunakan untuk mengurangkan risiko dalam pemprosesan wafer ultra-nipis dengan mengikatnya ke permukaan pembawa sebelum menipis untuk memberikan sokongan mekanikal (tetapi bukan sambungan elektrik). Selepas sokongan mekanikal selesai, proses debonding diperlukan dengan menggunakan kaedah terma, laser dan kimia.

Ikatan kekaladalah proses yang digunakan dalam integrasi 3D, MEMS, TSV dan proses pembungkusan peranti lain untuk membentuk ikatan struktur mekanikal yang tidak dapat dipulihkan. Ikatan tetap dibahagikan kepada dua kategori berikut berdasarkan sama ada terdapat lapisan pertengahan:

1. Ikatan langsung tanpa lapisan pertengahan

1)Ikatan gabungandigunakan dalam pembuatan wafer, MEMS, SI-SI atau SIO₂-SIO₂ ikatan.

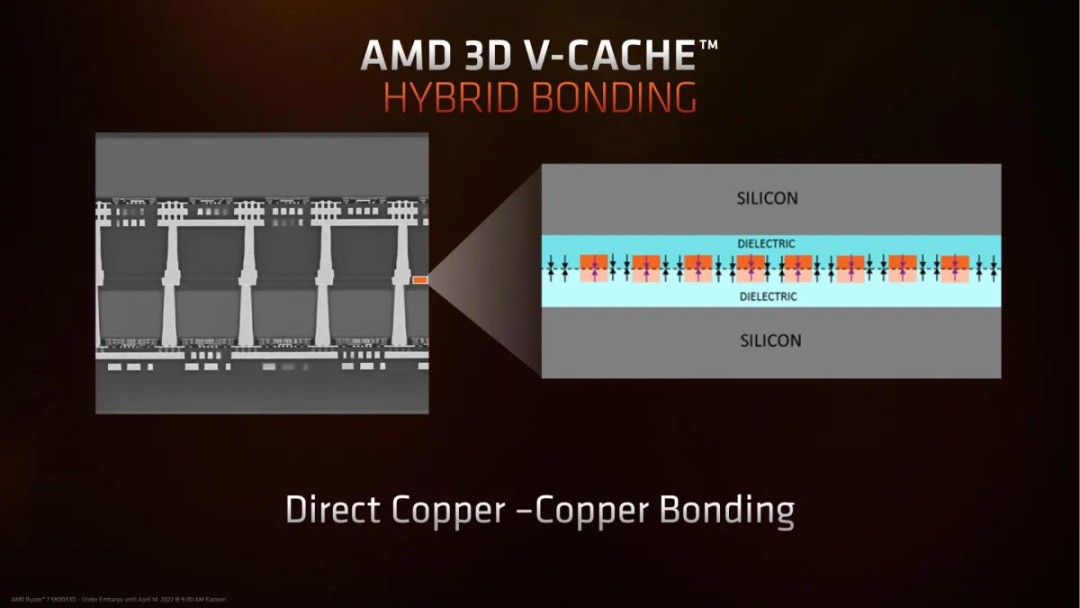

2)Ikatan hibriddigunakan dalam proses pembungkusan lanjutan, seperti TSV, HBM.

3)Ikatan anodikdigunakan dalam panel paparan dan MEMS.

2. Ikatan langsung dengan lapisan pertengahan

1)Ikatan tampalan kacaIkatan tampalan kaca

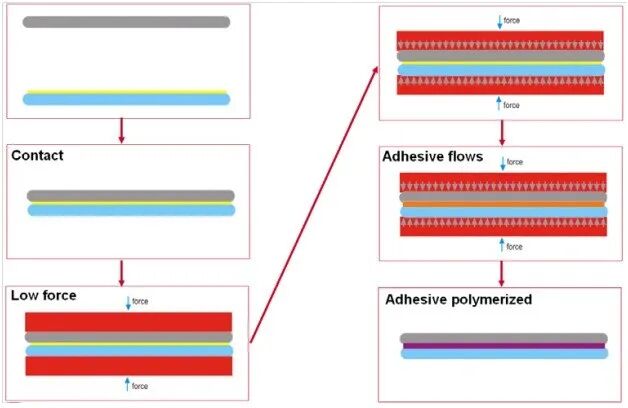

3)Ikatan pelekatdigunakan dalam pembungkusan peringkat wafer (MLP).

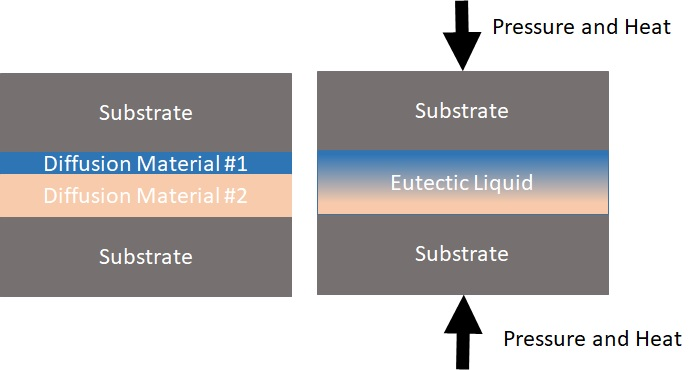

3)Ikatan eutektikdigunakan dalam pembungkusan MEMS dan peranti optoelektronik.

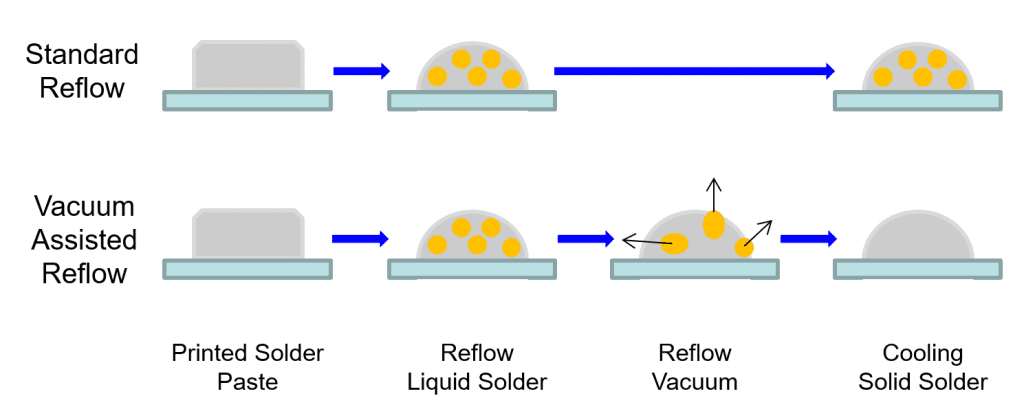

4)Reflow Soldering Bondingdigunakan dalam ikatan WLP dan mikro.

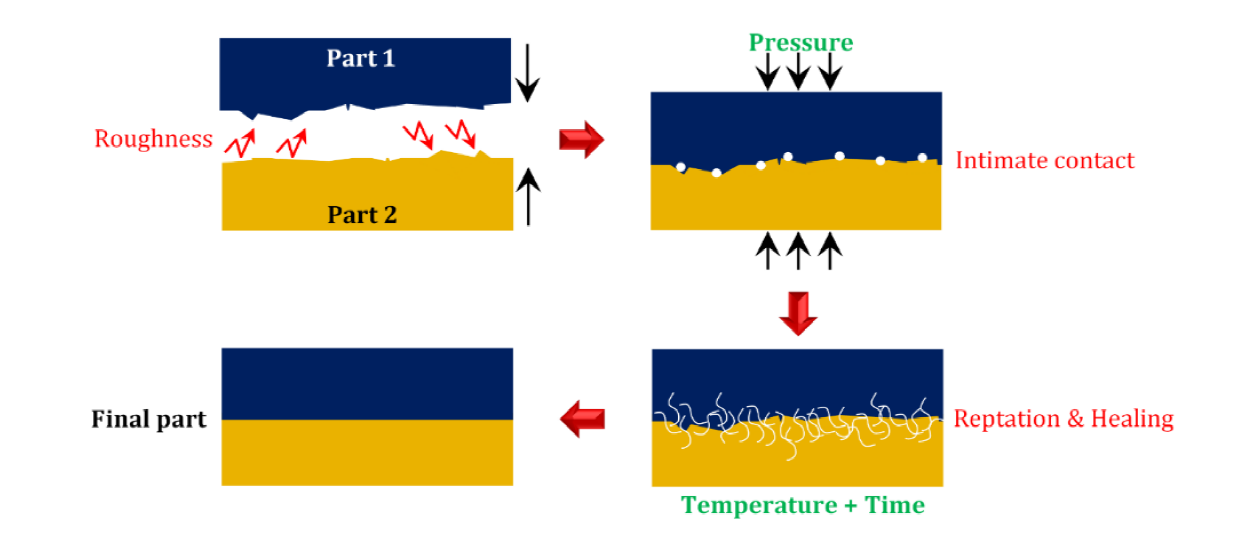

5)Ikatan mampatan terma logamdigunakan dalam penyusun HBM, Cowos, FO-WLP.
