Mengapa sidewalls membongkok semasa etsa kering

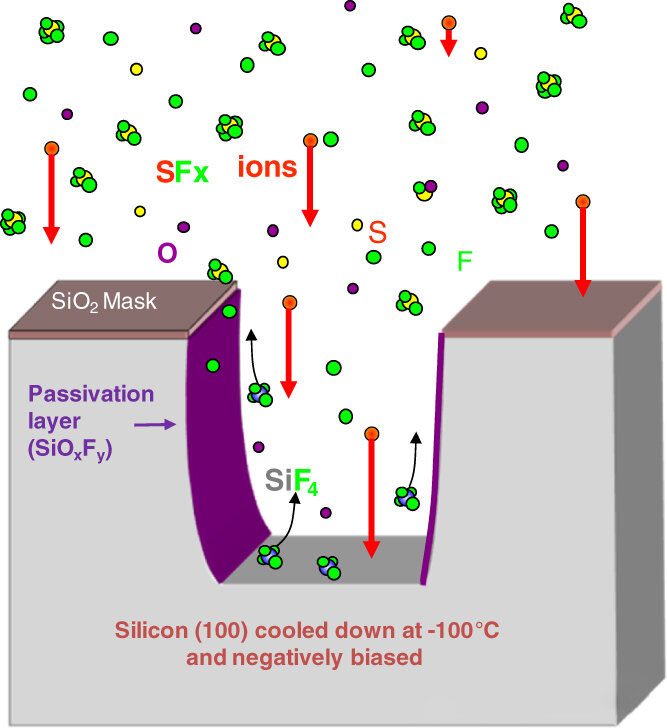

Etching kering biasanya merupakan proses yang menggabungkan tindakan fizikal dan kimia, dengan pengeboman ion menjadi teknik etsa fizikal yang penting. Semasa etsa, sudut insiden dan pengagihan tenaga ion boleh menjadi tidak sekata.

Jika sudut insiden ion berbeza -beza pada ion locat yang berlainan di sisi sisi, kesan etsa juga akan berbeza. Di kawasan -kawasan yang mempunyai sudut insiden ion yang lebih besar, kesan etsa ion di dinding sisi lebih kuat, yang membawa kepada lebih banyak etsa di kawasan itu dan menyebabkan lenturan sisi. Tambahan pula, pengagihan tenaga ion yang tidak sekata juga menghasilkan kesan yang sama; Ion tenaga yang lebih tinggi menghilangkan bahan dengan lebih berkesan, mengakibatkan tahap etsa yang tidak konsisten di lokasi yang berlainan di dinding sisi, lagi menyebabkan lenturan sisi.

Photoresist bertindak sebagai topeng dalam etsa kering, melindungi kawasan yang tidak perlu terukir. Walau bagaimanapun, photoresist juga dipengaruhi oleh pengeboman plasma dan tindak balas kimia semasa etsa, dan sifatnya mungkin berubah.

Ketebalan photoresist yang tidak sekata, kadar penggunaan yang tidak konsisten semasa etsa, atau variasi dalam lekatan antara photoresist dan substrat di lokasi yang berbeza boleh membawa kepada perlindungan yang tidak sekata dari sidewalls semasa etsa. Sebagai contoh, kawasan yang mempunyai lekatan photoresist yang lebih nipis atau lemah boleh membenarkan bahan asas untuk diukir lebih mudah, yang membawa kepada lenturan sisi di lokasi -lokasi ini.

Perbezaan Ciri Bahan Substrat

Bahan substrat yang terukir mungkin menunjukkan perbezaan ciri -ciri, seperti orientasi kristal yang berbeza -beza dan kepekatan doping di kawasan yang berbeza. Perbezaan ini menjejaskan kadar etsa dan selektiviti.

Mengambil silikon kristal sebagai contoh, susunan atom silikon berbeza merentasi orientasi kristal, mengakibatkan variasi kereaktifan dengan gas etsa dan kadar etsa. Semasa etsa, perbezaan sifat -sifat bahan ini membawa kepada kedalaman etsa yang tidak konsisten di lokasi yang berlainan di dinding sisi, akhirnya menyebabkan lenturan sisi.

Faktor berkaitan peralatan

Prestasi dan keadaan peralatan etsa juga memberi kesan yang signifikan kepada keputusan etsa. Sebagai contoh, pengedaran plasma yang tidak sekata dalam ruang tindak balas dan haus elektrod yang tidak sekata boleh menyebabkan pengedaran parameter yang tidak sekata seperti ketumpatan ion dan tenaga pada permukaan wafer semasa etsa.

Tambahan pula, kawalan suhu yang tidak sekata dan turun naik kecil dalam kadar aliran gas juga boleh menjejaskan keseragaman etsa, menyumbang selanjutnya kepada lenturan sisi.
