Mengapa relau menegak menjadi pilihan arus perdana？

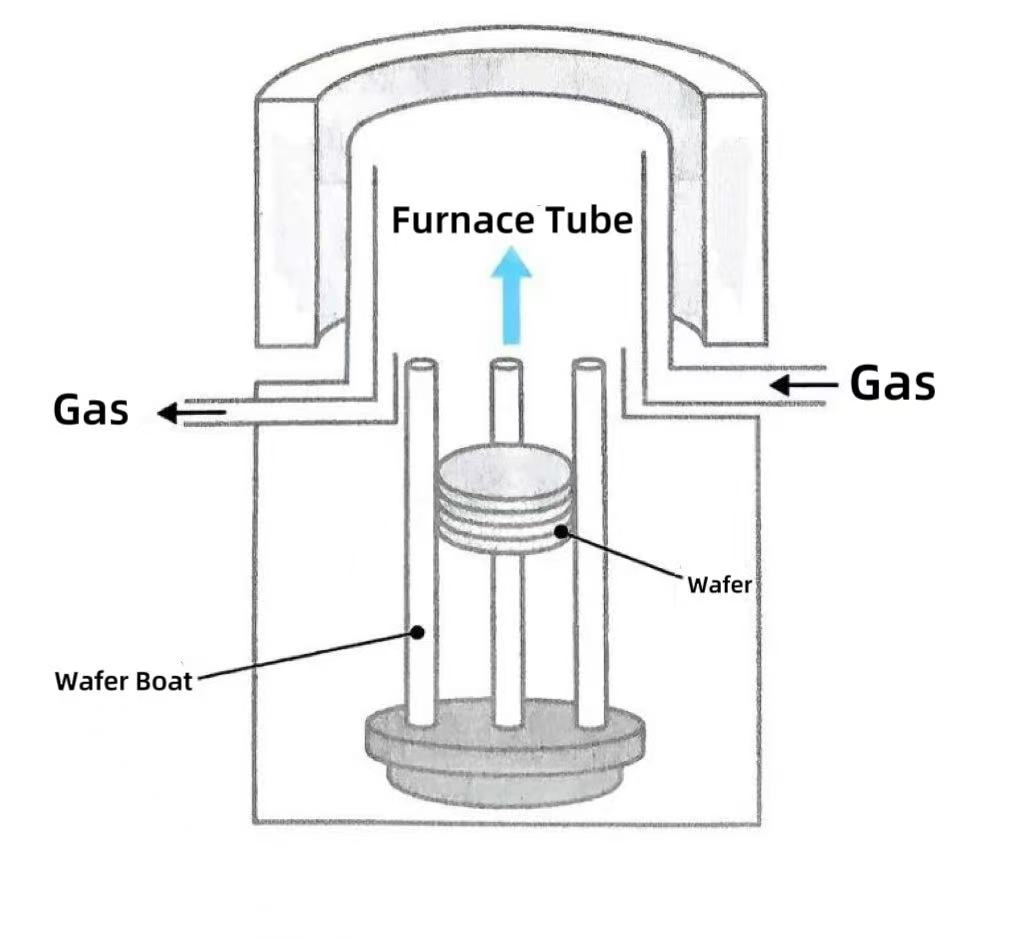

Relau menegak ialah peranti pemanasan suhu tinggi yang diletakkan secara menegak yang direka khas untuk rawatan haba pembuatan semikonduktor. Sistem relau menegak yang lengkap terdiri daripada tahan suhu tinggitiub relau, elemen pemanasan, sistem kawalan suhu, sistem kawalan gas dan struktur sokongan wafer. Relau menegak boleh memudahkan proses semikonduktor kritikal termasuk pengoksidaan silikon, resapan, penyepuhlindapan, dan pemendapan lapisan atom (ALD) melalui pengenalan gas khusus (seperti oksigen, hidrogen, nitrogen, dll.) di bawah keadaan suhu tinggi.

Dalam evolusi peralatan rawatan haba dalam pembuatan semikonduktor, relau menegak telah menjadi pilihan arus perdana untuk proses rawatan haba kerana tiga kelebihan terasnya.

1. Dari perspektif penggunaan ruang, relau menegak menggunakan reka bentuk gabungan tiub menegak dan bot wafer menegak. Di bawah kapasiti pemprosesan yang sama, keperluan ruang lantai mereka hanya 50%-60% daripada relau mendatar, terutamanya sesuai untuk meningkatkan ketumpatan kapasiti pengeluaran seunit kawasan bilik bersih di bawah trend pengembangan wafer 450mm. Melalui susunan menegak modular, bilangan wafer yang boleh dikendalikan oleh satu peranti telah meningkat sebanyak 40%, dan kecekapan keluaran bagi setiap unit luas adalah jauh lebih baik daripada relau mendatar.

2. Relau menegak mencapai kedudukan wafer mendatar melalui sokongan alur tiga mata. Digabungkan dengan aliran udara menegak, konfigurasi ini memberikan kecerunan suhu yang lebih seragam dan pengagihan tegasan terma simetri dalam relau, mengurangkan risiko warpage wafer lebih daripada 30%. Ia amat sesuai untuk proses sensitif haba, seperti pemendapan dielektrik K tinggi dan penyepuhlindapan implantasi ion. Sebaliknya, penempatan menegak relau mendatar cenderung menyebabkan variasi suhu pada tepi wafer dan meningkatkan risiko kepekatan tegasan tempatan.

3. Kemudahan pengendalian wafer automatik adalah satu lagi kelebihan kritikal relau menegak. Relau mendatar memerlukan lengan robot untuk diambilwaferdalam orientasi menegak, yang menuntut keperluan ketat pada ketepatan kedudukan dan kawalan daya pengapit. Mereka meningkatkan risiko pecah wafer akibat percanggahan operasi. Dalam relau menegak, wafer diletakkan secara mendatar. Lengan robot boleh mencapai pengendalian bebas sentuhan melalui penjerapan vakum. Digabungkan dengan sistem kedudukan visual, ketepatan pengendalian dipertingkatkan kepada ±0.1mm, meningkatkan tahap automasi keseluruhan.
