Aplikasi Teras Komponen Seramik Alumina dalam Semikonduktor

Berlatarbelakangkan pengembangan berterusan kapasiti pengeluaran semikonduktor global dan kemajuan tanpa henti dalam proses pembuatan, peralatan fabrikasi semikonduktor kini menuntut prestasi yang tidak pernah berlaku sebelum ini daripada komponen terasnya. Semasa pemprosesan wafer, bahagian dalam ruang peralatan terdedah kepada pelbagai keadaan operasi yang keras, termasuk pengeboman plasma bertenaga tinggi, hakisan gas menghakis, turun naik suhu yang melampau dan kawalan kebersihan yang ketat. Bahan logam dan organik tradisional tidak lagi boleh memberikan set sifat gabungan seperti rintangan kakisan, rintangan suhu tinggi, penebat unggul dan pencemaran yang rendah.

Sebagai seramik termaju terkemuka untuk aplikasi semikonduktor, seramik alumina mencapai keseimbangan optimum antara kos, kebolehmesinan dan prestasi keseluruhan. Menampilkan kekerasan yang tinggi, penebat yang sangat baik, rintangan kakisan yang cemerlang dan pengembangan haba yang rendah, ia memenuhi sepenuhnya keperluan ketat untuk komponen bersaiz besar dan berkekuatan tinggi dalam peralatan pembungkusan dan fabrikasi semikonduktor, dan telah menjadi bahan struktur yang tidak boleh ditukar ganti dalam industri.

Aplikasi Teras Komponen Seramik Alumina dalam Semikonduktor

1. Aplikasi dalam Peralatan Litografi

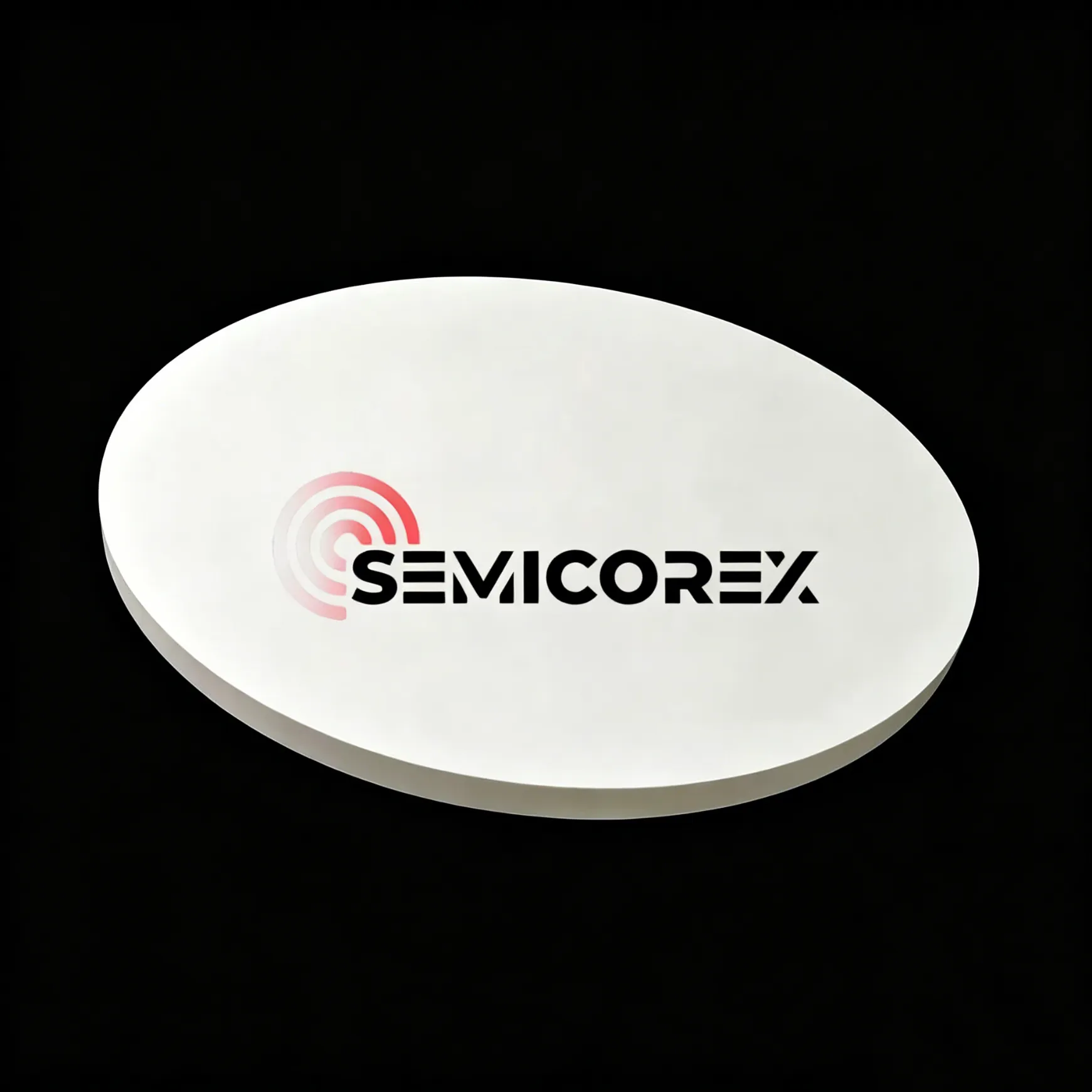

Litografi ialah salah satu proses yang paling canggih dalam pembuatan semikonduktor, yang mengenakan piawaian yang sangat ketat untuk ketepatan kedudukan gerakan dan kebersihan. Seramik alumina digunakan secara meluas untuk chuck wafer, peringkat seramik, ketepatanmengendalikan senjatadan bahagian penting lain.

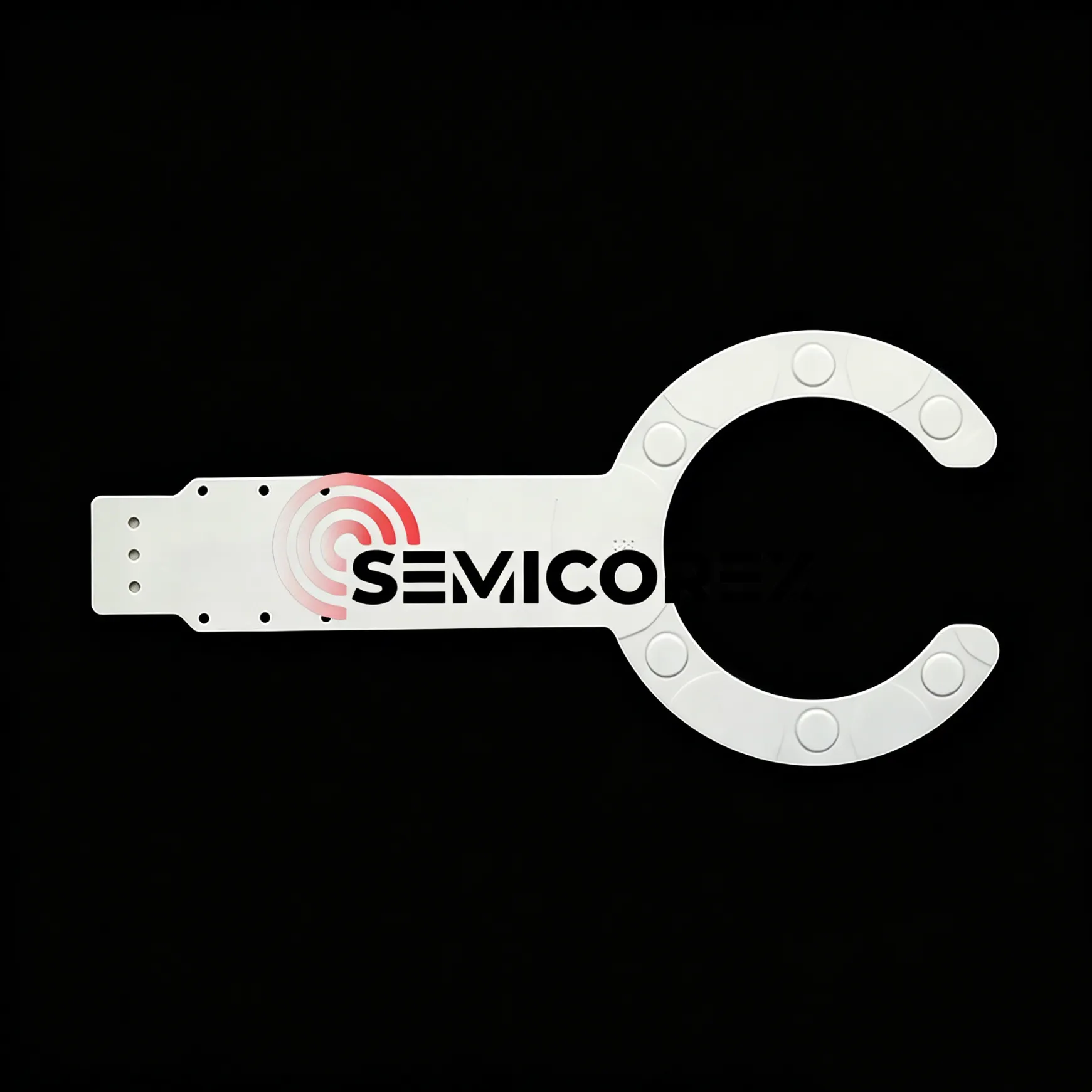

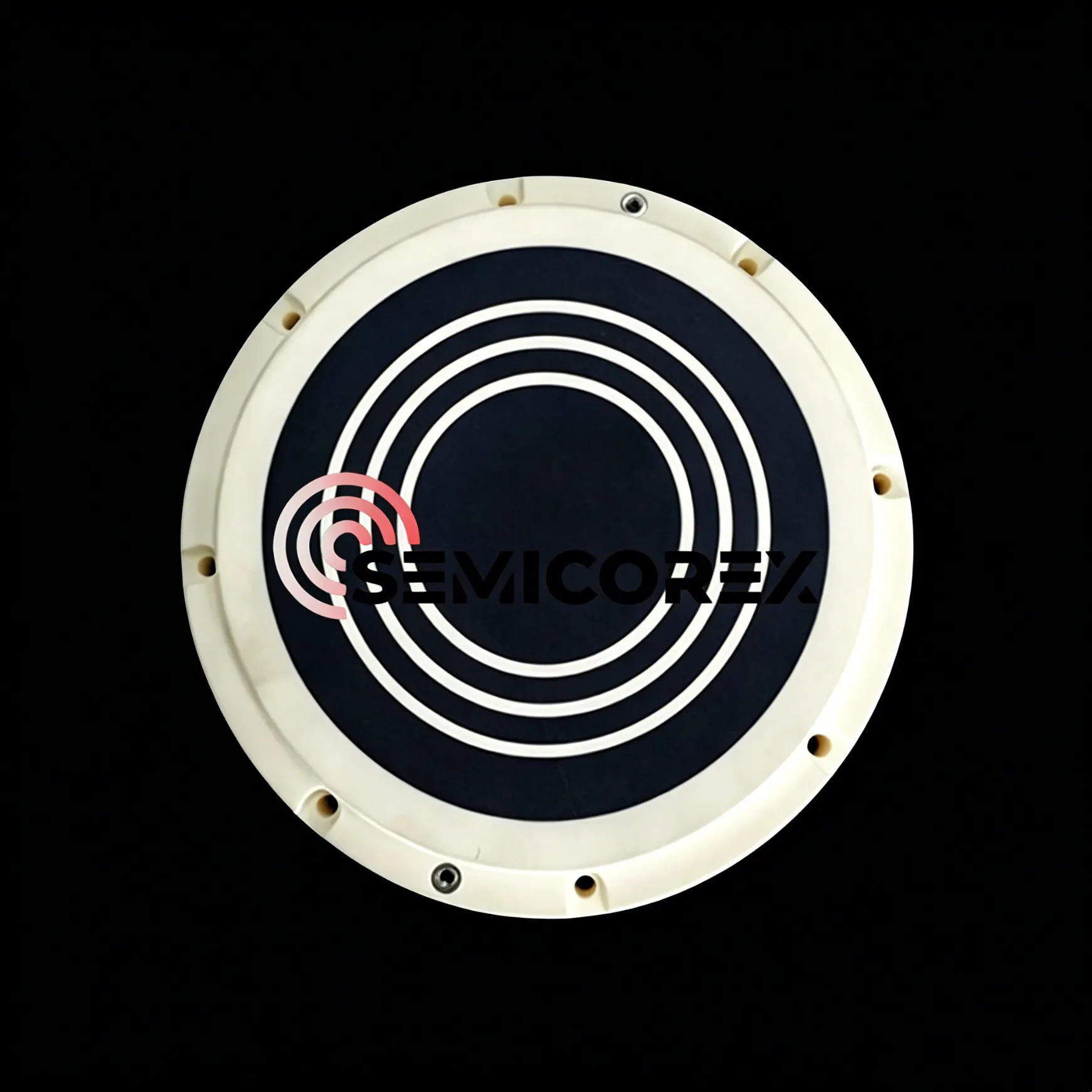

Untuk pengangkutan wafer, seramik alumina digunakan untuk membuat senjata robotik. Walaupun seramik silikon karbida secara teorinya sesuai untuk komponen tersebut, lengan seramik alumina memberikan keberkesanan kos yang unggul berkat kos bahan yang lebih rendah dan pemesinan yang lebih mudah. Dalam proses penggilap wafer, seramik alumina digunakan secara meluas untuk plat penggilap, platform perapi danpenyedut vakums.

Ketepatan kedudukan peringkat litografi dan sistem pemindahan wafer secara langsung memberi kesan kepada ketepatan tindanan dan hasil pengeluaran. Terima kasih kepada ketegarannya yang tinggi, pengembangan haba yang rendah dan rintangan getaran yang sangat baik, seramik alumina membantu sistem gerakan mengekalkan operasi berketepatan tinggi jangka panjang pada kelajuan tinggi. Sementara itu, bahan tersebut memenuhi keperluan bilik bersih yang ketat termasuk prestasi bebas zarah, bukan magnet dan gas keluar yang rendah.

2. Aplikasi dalam Peralatan Etching

Etsa ialah proses pembuatan semikonduktor teras, di mana plasma bertenaga tinggi secara selektif mengeluarkan bahan dari kawasan yang ditetapkan pada permukaan wafer. Dijana oleh halogen terion dan gas lengai, plasma bukan sahaja bertindak pada wafer, tetapi juga menyebabkan hakisan fizikal dan kimia berterusan pada dinding ruang dan komponen kritikal. Ini membawa kepada dua isu utama: bahagian yang terhakis menghasilkan zarah bawaan udara yang mungkin melekat pada wafer dan menyebabkan litar pintas cip; di samping itu, haus komponen mempercepatkan penuaan peralatan dan memendekkan hayat perkhidmatan.

Alumina (Al₂O₃) mempunyai kekuatan dielektrik yang tinggi dan rintangan kimia yang unggul, mengekalkan prestasi yang stabil di bawah pendedahan plasma yang sengit. Ia adalah salah satu bahan yang paling banyak digunakan untuk perlindungan etsa plasma. Salutan alumina ketulenan tinggi dan seramik alumina pepejal biasanya digunakan untuk melindungi ruang etsa dan komponen dalaman. Di luar struktur ruang, seramik alumina juga digunakan untuk gasmuncung, plat pengedaran gas dan gelang pengekalan wafer dalam peralatan pemprosesan plasma.

3. Aplikasi dalam Peralatan CMP

Dalam Penggilapan Mekanikal Kimia (CMP), zarah kasar dalam buburan menyebabkan geseran berterusan dan haus padaplat penggilapdan peringkat. Memandangkan kekerasan dan rintangan hausnya yang luar biasa, seramik alumina digunakan secara meluas untuk meja penggilap seramik, plat penggilap, plat lapping dan kesan akhir.

Kekerasan permukaan luar biasa bagi meja penggilap alumina memastikan kerataan yang konsisten selepas memproses kumpulan besar wafer, yang penting untuk kawalan tepat kerataan permukaan cip.

4. Aplikasi dalam Pembungkusan Semikonduktor

Dalam pembungkusan semikonduktor, seramik alumina dikilangkan secara meluas menjadi substrat pembungkusan, sink haba dan plat asas untuk peranti elektronik berkuasa tinggi. Substrat litar alumina menawarkan penebat yang sangat baik, kekonduksian terma yang baik, pekali pengembangan haba yang rendah dan kekuatan mekanikal yang tinggi, menjadikannya pilihan arus perdana untuk pembungkusan elektronik. Komponen alumina untuk pembungkusan cip terdedah mempunyai ciri kedap udara yang sangat baik walaupun pada suhu tinggi, dan digunakan secara meluas dalam persekitaran elektronik vakum.

Tambahan pula, bahagian seramik alumina berfungsi sebagai komponen utama dalam peralatan bahagian belakang semikonduktor, seperti kapilari seramik untuk mesin ikatan wayar, muncung seramik dan kad probe untuk pengendali ujian, yang kesemuanya memerlukan ketepatan ultra tinggi, rintangan haus yang hebat dan penebat elektrik yang boleh dipercayai.
