Perbezaan Antara Chuck Vakum dan Chuck Elektrostatik

Sebagai pautan teras yang amat diperlukan dalam pembuatan semikonduktor, kestabilan dan ketepatan teknologi pegangan wafer secara langsung memberi kesan kepada kecekapan pengeluaran cip dan kualiti peranti siap. Cucuk vakum dan chuck elektrostatik ialah dua penyelesaian pemegang wafer arus perdana untuk pembuatan semikonduktor. Walaupun kedua-duanya tergolong dalam chuck wafer, ia sangat berbeza dalam struktur, ciri prestasi dan senario yang berkenaan.

1. Prinsip Kerja Berbeza

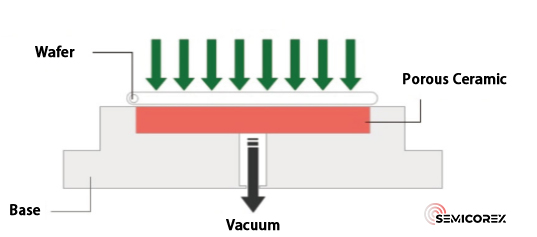

Penyedut vakumbergantung pada tekanan negatif untuk memegang wafer di tempatnya. Udara diekstrak melalui saluran paip yang disambungkan ke pam vakum, membentuk tekanan negatif di bawah wafer untuk melekatkan wafer atau substrat dengan kuat pada permukaan chuck. Tapak Chuck dimesin dengan ketepatan daripada seramik atau logam, dan permukaan penjerapannya terdiri daripada plat seramik berliang yang dipasang pada lubang balas pada tapak, dengan pinggirannya diikat dan dimeterai pada tapak.  Disambungkan kepada pam vakum melalui saluran mikropori dalaman plat seramik, chuck menjana zon vakum jauh di bawah tekanan atmosfera, dengan itu mengunci wafer dengan ketat.

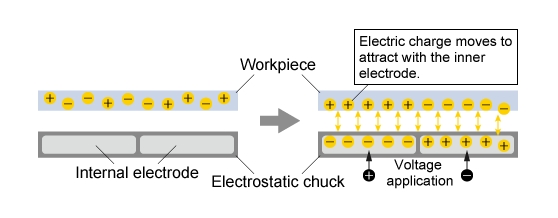

Chuck elektrostatik menggunakan struktur teras dengan elektrod tertanam di dalam tapak logam, dilindungi oleh lapisan dielektrik seramik berprestasi tinggi. Mereka menjana medan elektrostatik pada permukaannya untuk mendorong cas elektrik pada bahan kerja, mewujudkan tarikan elektrostatik untuk mengapit wafer atau substrat. Apabila voltan digunakan, medan elektrostatik yang kuat terbentuk di antara elektrod, dielektrik seramik danwafer, memberikan daya tahan beberapa ribu hingga puluhan ribu Pascal untuk penetapan wafer yang stabil.

2. Kelebihan Prestasi Berbeza

Cucuk vakum serasi dengan wafer dengan dimensi berbeza dan pelbagai aliran kerja proses, memberikan penetapan wafer yang stabil semasa pemprosesan. Berbanding dengan chuck elektrostatik, ia mempunyai kos pembuatan dan penyelenggaraan yang rendah kerana struktur dalaman yang agak ringkas.

Walau bagaimanapun, apabila wafer menjalani proses yang memerlukan operasi dalam persekitaran vakum atau tekanan rendah, seperti pemendapan wap kimia, chuck vakum yang bergantung pada perbezaan tekanan tidak dapat memenuhi keperluan proses. Tambahan pula, apabila wafer dipegang pada tempatnya oleh chuck vakum, tekanan udara boleh menyebabkan wafer berubah bentuk, mengakibatkan lantunan selepas diproses. Ini boleh mengakibatkan permukaan beralun, kerataan yang lemah dan ketepatan pemesinan yang berkurangan pada wafer yang diproses.

chuck elektrostatikmengguna pakai penjerapan tanpa sentuh, menawarkan daya pengapit yang konsisten dan teragih sama rata. Ini berkesan menghalang wafer meledingkan, herotan dan kerosakan, mengekalkan kerataan yang sangat baik untuk ketepatan pemesinan yang lebih tinggi. Dilengkapi dengan penyejukan bahagian belakang helium untuk pengagihan suhu seragam, chuck elektrostatik menyokong peraturan suhu wafer yang tepat.

Pada sisi negatifnya, chuck elektrostatik mempunyai struktur yang kompleks dengan piawaian yang sangat ketat untuk kerataan permukaan, kelicinan dan mikrostruktur skala mikron. Ketepatan tahap mikron untuk ciri mikro mewujudkan halangan teknikal yang tinggi dalam perumusan bahan mentah, pensinteran dan kemasan permukaan. Kawalan suhu kekal sebagai cabaran teknikal teras; ESC dielektrik aluminium nitrida (AlN) untuk pelesapan haba yang dipertingkatkan melibatkan proses pengeluaran yang lebih rumit. Keperluan teknikal pelbagai dimensi yang ketat memacu harga produk, dan pemeriksaan dan penyelenggaraan sistem elektrostatik secara berkala adalah wajib untuk menjamin operasi yang stabil.

3. Medan Aplikasi Utama yang berbeza

Dengan kerataan yang tinggi, keselarian unggul, tekstur seragam yang padat, kekuatan mekanikal yang tinggi, kebolehtelapan udara yang seragam dan pemulihan yang mudah, chuck vakum digunakan untuk membaiki dan mengangkut bahan kerja yang rata dan tertutup dengan baik seperti kepingan logam dan substrat plastik. Dalam pembuatan semikonduktor, mereka menyediakan proses penipisan wafer, pemotongan dadu, pengisaran, pembersihan dan proses rawatan wafer lain, dengan berkesan menyelesaikan isu biasa termasuk lekukan wafer, pecahan elektrostatik cip dan pencemaran zarah.

Direka bentuk untuk bahan kerja rata dan tidak konduktif, chuck elektrostatik ialah pembawa wafer ultra-bersih khusus untuk persekitaran vakum dan plasma. Ia digunakan secara meluas dalam proses semikonduktor plasma dan vakum, termasuk etsa kering, PECVD, CVD haba, pemendapan wap fizikal (PVD), implantasi ion dan litografi ultraungu melampau (EUVL).
