Substrat SIC separa 12 inci

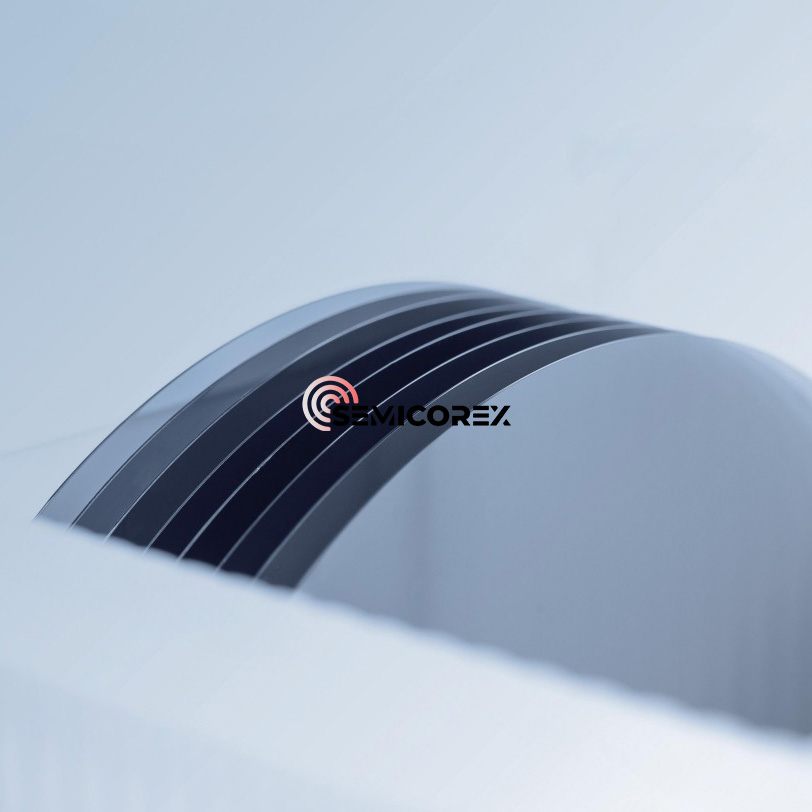

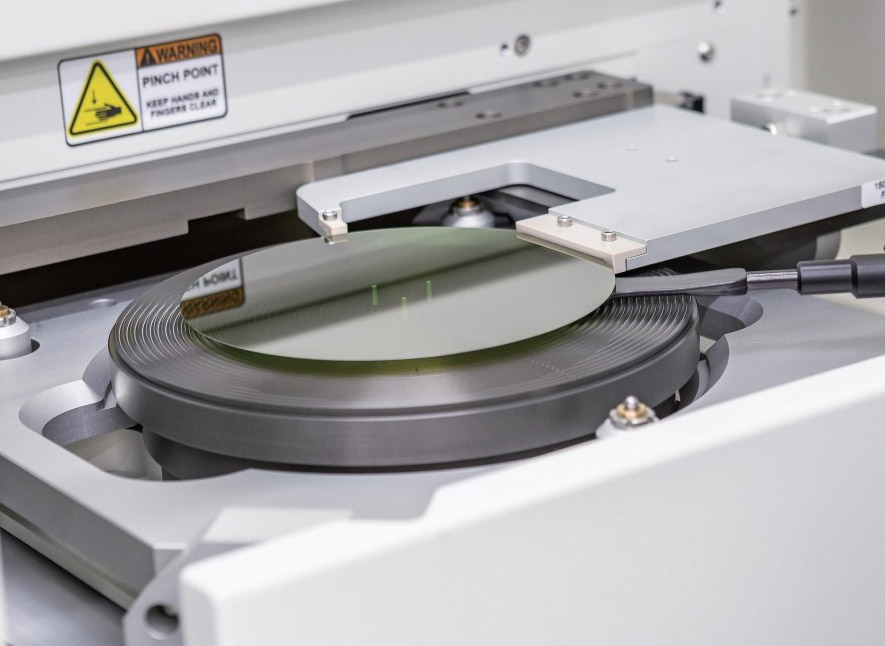

Semikorex 12-inci semi-insulasi substrat SIC mewakili satu kejayaan dalam bahan semikonduktor generasi akan datang, yang menawarkan prestasi yang tidak dapat ditandingi untuk aplikasi frekuensi tinggi, kuasa tinggi, dan tahan radiasi. Direka untuk fabrikasi peranti RF, microwave, dan peranti kuasa, substrat SIC besar diameter ini membolehkan kecekapan peranti, kebolehpercayaan, dan skalabiliti yang unggul.

Substrat SIC separuh penebat 12 inci kami direka bentuk menggunakan teknologi pertumbuhan dan pemprosesan maju untuk mencapai ketumpatan kecacatan yang tinggi dan minimum. Dengan resistiviti biasanya lebih besar daripada 10 Ω · cm, mereka secara berkesan menindas konduksi parasit, memastikan pengasingan peranti yang optimum. Bahan ini mempamerkan kekonduksian terma yang luar biasa (> 4.5 w/cm · k), kestabilan kimia unggul, dan kekuatan medan elektrik yang tinggi, menjadikannya sesuai untuk menuntut persekitaran dan arsitektur peranti canggih.

Silicon Carbide (SIC) adalah bahan semikonduktor kompaun yang terdiri daripada karbon dan silikon. Ia adalah salah satu bahan yang ideal untuk membuat suhu tinggi, frekuensi tinggi, kuasa tinggi, dan peranti voltan tinggi. Berbanding dengan bahan silikon tradisional (SI), lebar bandgap karbida silikon adalah 3 kali silikon; Kekonduksian terma adalah 4-5 kali dari silikon; Voltan kerosakan adalah 8-10 kali dari silikon; Kadar drift ketepuan elektron adalah 2-3 kali dari silikon, yang memenuhi keperluan industri moden untuk kuasa tinggi, voltan tinggi, dan frekuensi tinggi. Ia digunakan terutamanya untuk membuat komponen elektronik berkelajuan tinggi, frekuensi tinggi, kuasa tinggi dan ringan. Bidang aplikasi hiliran termasuk grid pintar, kenderaan tenaga baru, kuasa angin fotovoltaik, komunikasi 5G, dan lain -lain. Dalam bidang peranti kuasa, diod karbida silikon dan MOSFET telah memulakan aplikasi komersial.

Rantaian industri silikon karbida terutamanya termasuk substrat, epitaxy, reka bentuk peranti, pembuatan, pembungkusan dan ujian. Dari bahan -bahan ke peranti kuasa semikonduktor, karbida silikon akan melalui pertumbuhan kristal tunggal, mengiris ingot, pertumbuhan epitaxial, reka bentuk wafer, pembuatan, pembungkusan dan aliran proses lain. Selepas mensintesis serbuk karbida silikon, jongkong karbida silikon pertama kali dibuat, dan kemudian substrat karbida silikon diperolehi melalui penghirisan, pengisaran dan penggilap, dan pertumbuhan epitaxial dilakukan untuk mendapatkan wafer epitaxial. Wafer epitaxial tertakluk kepada proses seperti fotolitografi, etsa, implantasi ion, dan passivation logam untuk mendapatkan wafer karbida silikon, yang dipotong menjadi mati dan dibungkus untuk mendapatkan peranti. Peranti digabungkan dan dimasukkan ke dalam perumahan khas untuk memasang modul.

Dari perspektif sifat elektrokimia, bahan substrat karbida silikon boleh dibahagikan kepada substrat konduktif (pelbagai resistiviti 15 ~ 30mΩ · cm) dan substrat separuh pensulasi (resistiviti lebih tinggi daripada 105Ω · cm). Kedua -dua jenis substrat ini digunakan untuk mengeluarkan peranti diskret seperti peranti kuasa dan peranti frekuensi radio selepas pertumbuhan epitaxial. Antaranya, substrat SIC separa pensulasi 12 inci terutamanya digunakan untuk mengeluarkan peranti frekuensi radio galium nitrida, peranti optoelektronik, dan lain-lain dengan mengembangkan lapisan epitaxial nitrida di atas gallium canbida carbide yang diperolehi di dalam galicon nitride nitride nitride nitrida nitrida yang diperolehi, Peranti seperti hemt. Substrat karbida silikon konduktif digunakan terutamanya untuk mengeluarkan peranti kuasa. Tidak seperti proses pembuatan peranti kuasa silikon tradisional, peranti kuasa karbida silikon tidak boleh dihasilkan secara langsung pada substrat karbida silikon. Adalah perlu untuk mengembangkan lapisan epitaxial karbida silikon pada substrat konduktif untuk mendapatkan wafer epitaxial karbida silikon, dan kemudian mengeluarkan diod schottky, MOSFET, IGBT dan peranti kuasa lain pada lapisan epitaxial.
