Galas Udara Grafit

Galas Udara Semicorex Graphite ialah komponen aerostatik berketepatan tinggi yang direka untuk menyediakan gerakan linear dan berputar tanpa geseran untuk jentera ultra-ketepatan. Dihasilkan daripada gred khusus isostatikgrafit berliang, galas ini menggunakan kebolehtelapan semula jadi struktur mikro karbon untuk mencipta kusyen udara yang seragam, kaku dan stabil. Tidak seperti galas konvensional yang bergantung pada orifis yang digerudi, Graphite Air Bearings menggunakan berjuta-juta liang sub-mikron di seluruh permukaannya untuk bertindak sebagai pengehad, memastikan profil tekanan teragih sempurna tanpa kecerunan atau pancang tekanan.

Spesifikasi Teknikal

Berdasarkan Laporan Ujian Contoh, grafit Semicorex mempamerkan sifat yang diperakui berikut:

Ciri dan Faedah Utama

Pengagihan Tekanan Seragam: Struktur liang 0.5 µm mencipta "tirai" udara, menghilangkan riak tekanan yang dikaitkan dengan galas orifis dan memberikan kekakuan kecondongan yang unggul.

Pergerakan Tanpa Geseran: Sifar geseran statik dan dinamik (tanpa lekatan) membolehkan resolusi kedudukan tidak terhingga dan kehausan sifar, memanjangkan hayat sistem selama-lamanya.

Perlindungan Ranap (Pendaratan Lembut): Permukaan grafit Shore 53 HS tidak menyakitkan. Sekiranya berlaku kehilangan udara, galas mengendap perlahan-lahan pada panduan, bertindak sebagai pelincir kering dan menghalang kerosakan besar pada laluan panduan ketepatan.

Redaman Tinggi: Thegrafit berliangmatriks secara semula jadi menyerap getaran, memberikan kesan redaman "film pemerah" yang meningkatkan masa penyelesaian dan kestabilan dinamik dalam aplikasi pengimbasan.

Keserasian Bilik Bersih: Galas udara grafit Semicorex beroperasi tanpa minyak atau gris, menjadikannya sesuai untuk persekitaran bilik bersih Kelas ISO 1 yang biasa dalam pembuatan semikonduktor.

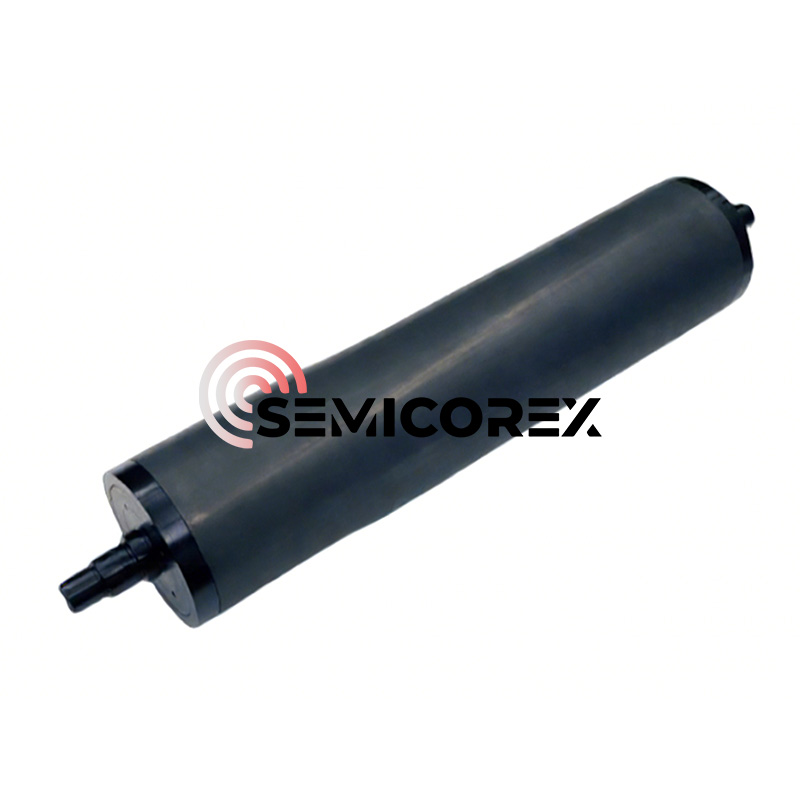

Ciri-ciri Visual

Pemeriksaan visual komponen Graphite Air Bearings (merujuk imejan yang disediakan) mendedahkan:

Kemasan Permukaan: Ciri kemasan matte, kelabu arang bagi grafit dikisar ketepatan.

Geometri: Tersedia dalam konfigurasi bar linear dengan slot dimesin untuk pemasangan atau pembersihan vakum. Permukaan berliang kelihatan seragam kepada mata kasar, menyembunyikan rangkaian liang mikroskopik.

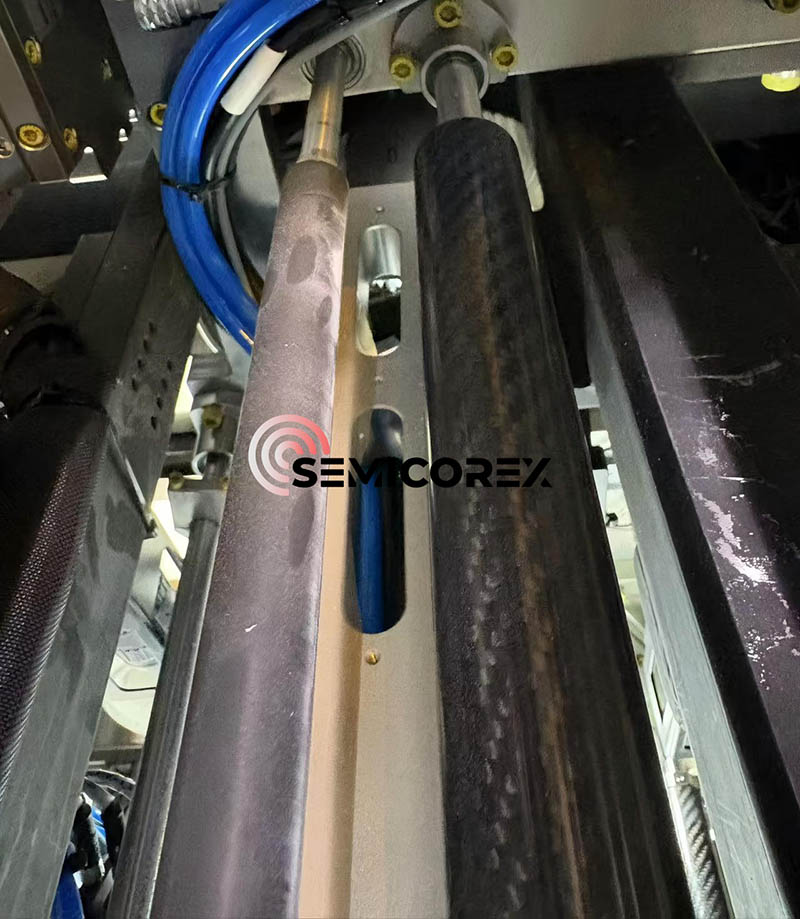

Pemasangan: Direka untuk penyepaduan dengan slot mesin ketepatan atau sistem pelekap bola untuk memastikan keselarian dengan laluan panduan.

Konteks Sejarah dan Evolusi Teknologi

Had Galas Kenalan

Selama beberapa dekad, piawaian untuk gerakan linear telah ditetapkan dengan mengitar semula galas bebola dan gelongsor penggelek. Walaupun teguh, sistem ini mengalami batasan yang wujud yang ditakrifkan oleh tekanan hubungan Hertzian. Sentuhan fizikal antara elemen bergolek dan perlumbaan menghasilkan geseran, haba dan zarah haus. Dalam aplikasi ultra ketepatan, "bunyi" yang dijana oleh bola yang beredar semula menghasilkan riak halaju yang tidak boleh diterima untuk metrologi peringkat nanometer. Tambahan pula, keperluan untuk pelinciran memperkenalkan bahan cemar dan keperluan penyelenggaraan yang tidak serasi dengan piawaian bilik bersih moden.

Revolusi Aerostatik

Peralihan kepada galas udara menandakan peralihan asas dalam reka bentuk mesin. Dengan mengasingkan permukaan dengan filem udara, jurutera menghapuskan sentuhan mekanikal. Galas udara awal menggunakan Pampasan Orifis. Dalam reka bentuk ini, udara termampat disalurkan melalui beberapa lubang gerudi ketepatan (ofis) dan diedarkan melalui alur.

Had Reka Bentuk Orifis:

Kecerunan Tekanan: Tekanan menurun dengan ketara apabila udara bergerak menjauhi orifis/alur, mengurangkan kecekapan kapasiti beban.

Tukul Pneumatik: Isipadu udara yang terperangkap dalam alur boleh bertindak sebagai pemuat, yang membawa kepada getaran yang teruja sendiri atau "memalu."

Tersumbat: Satu zarah habuk boleh menyekat orifis, menyebabkan kegagalan galas serta-merta.

Ranap Bencana: Galas orifis biasanya diperbuat daripada logam keras (aluminium, keluli tahan karat). Jika bekalan udara gagal, sentuhan logam-pada-logam atau logam-pada-granit mengakibatkan pemarkahan dan pedih yang teruk.

Kemunculan Teknologi Media Berliang

Galas udara media berliang, seperti yang menggunakan grafit berliang, menyelesaikan masalah ini dengan menggunakan bahan galas itu sendiri sebagai pembatas.

Sejarah: Dibangunkan pada pertengahan abad ke-20 tetapi disempurnakan untuk kegunaan komersil pada tahun 1980-an dan 90-an, teknologi karbon berliang menggunakan proses pensinteran untuk mencipta bahan dengan berjuta-juta laluan mikroskopik yang berliku-liku.

Terobosan: Kuncinya ialah mengawal proses pembuatan untuk memastikan kebolehtelapan isotropik. Spesifikasi Graphite Air Bearings 0.5 µm diameter liang purata mewakili lelaran matang teknologi ini, mengoptimumkan sekatan aliran untuk memaksimumkan kekakuan sambil meminimumkan penggunaan udara. Evolusi ini mengubah galas udara daripada instrumen makmal yang halus kepada komponen industri yang teguh yang mampu beroperasi dalam persekitaran pemesinan yang keras.

Sains Bahan: Selam dalam ke dalam grafit berliang untuk galas udara

Pembuatan Grafit Isostatik

Galas Udara Grafit dikenal pasti sebagai grafit isostatik. Proses pembuatan ini berbeza daripada grafit tersemperit atau acuan.

Bahan Mentah: Kok petroleum ketulenan tinggi dimikron menjadi zarah (berkaitan dengan struktur halus yang dilihat dalam spesifikasi liang 0.5 µm).

Penekanan Isostatik Sejuk (CIP): Serbuk diletakkan dalam acuan dan tertakluk kepada tekanan ultra-tinggi dari semua arah (tekanan bendalir). Ini memastikan bahawa ketumpatan (1.74 g/cm³) adalah seragam di seluruh bilet. Isotropi ini penting kerana ia memastikan udara mengalir melalui galas pada kadar yang sama ke semua arah, mengelakkan "condong" atau daya angkat tidak sekata.

Grafitisasi: Bilet dipanaskan hingga ~3000°C. Ini menjajarkan struktur kristal, menukar karbon kepada grafit. Proses ini memberikan Rintangan Spesifik 13.02 µΩ·m, yang merupakan penunjuk utama tahap grafisasi dan kestabilan terma.

Analisis Mikrostruktur

Saiz Liang (0.5 µm): Ini ialah dimensi "Goldilocks".

Jika liang terlalu besar (> 1.0 µm): Penggunaan udara menjadi berlebihan, dan galas kehilangan kekakuan (terlalu bocor).

Jika liang terlalu kecil (< 0.1 µm): Galas memerlukan tekanan input yang tidak praktikal untuk menjana daya angkat, dan masa tindak balas menjadi lembap.

0.5 µm: Mewakili pengoptimuman untuk sistem udara termampat industri standard (80 PSI), mengimbangi kecekapan dengan kapasiti beban tinggi.

Ketumpatan (1.74 g/cm³): Grafit tumpat biasa berjulat antara 1.70 hingga 1.85 g/cm³. Nilai 1.74 menunjukkan keliangan kira-kira 15-20%. Isipadu "ruang kosong" ini bertindak sebagai takungan dalaman, memastikan bekalan udara yang stabil ke muka.

Kekukuhan Mekanikal

Kekuatan Mampatan (127.0 MPa): Nilai ini penting. Ini bermakna galas boleh menyokong beban yang besar tanpa kegagalan struktur. Untuk konteks, konkrit biasa ialah ~30 MPa. grafit berliang untuk galas udara adalah empat kali lebih kuat daripada konkrit dalam mampatan. Ini membolehkan galas diapit atau pramuat dengan daya magnet yang tinggi tanpa retak.

Kekuatan Lentur (80.7 MPa): Ini adalah tinggi untuk grafit. Ia memastikan bahawa pad galas tidak meledingkan atau terputus di bawah momen lentur yang digunakan semasa pecutan atau pemasangan tidak jajaran.

Tribologi dan "Soft Landing"

Kekerasan Pantai 53 HS (Scleroscope) meletakkannya dalam kategori "keras sederhana" untuk grafit (lebih lembut daripada beberapa gred yang sangat padat yang boleh menjadi 70-80 HS).

Faedah Tribological: Dalam kemalangan, bahan galas mestilah pengorbanan. Granit (laluan panduan) adalah lebih sukar. Grafit Shore 53 akan melecet menjadi serbuk halus apabila hentaman, melincirkan gelongsor dan menghalang pemindahan tenaga ke dalam menggaru granit. Harta pelincir sendiri ini adalah polisi insurans muktamad untuk mesin mahal.
