Apa itu seramik karbida silikon yang direkristalisasi？

RecrystallizedSilicon Carbideadalah seramik berprestasi tinggi yang dibentuk dengan menggabungkan zarah-zarah SIC melalui mekanisme penyejatan penyejatan untuk membentuk badan sintered fasa pepejal yang kuat. Ciri yang paling ketara ialah tiada alat bantu sintering ditambah, dan produk akhir hampir murni karbida silikon, yang memberikan prestasi suhu tinggi dan kestabilan kimia yang sangat baik.

adalah seramik berprestasi tinggi yang dibentuk dengan menggabungkan zarah-zarah SIC melalui mekanisme penyejatan penyejatan untuk membentuk badan sintered fasa pepejal yang kuat. Ciri yang paling ketara ialah tiada alat bantu sintering ditambah, dan produk akhir hampir murni karbida silikon, yang memberikan prestasi suhu tinggi dan kestabilan kimia yang sangat baik.

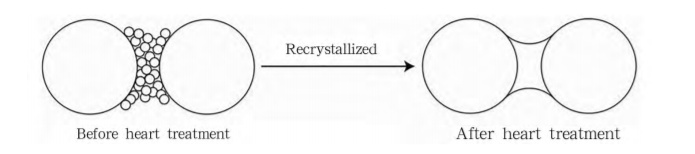

Selepas serbuk karbida silikon kemelut tinggi saiz zarah yang berbeza dinilai dalam nisbah tertentu, badan hijau bentuk yang dikehendaki dibentuk oleh pemutus slip, pencetakan akhbar dan pengacuan penyemperitan. Badan-badan hijau ini sintered pada suhu ultra tinggi (2100-2500 ° C) dalam suasana lengai (seperti argon) atau dalam vakum. Dalam persekitaran ini, atom -atom di permukaan zarah -zarah SIC menguap dan kemudian memadamkan dan deposit di kawasan leher zarah, membentuk sambungan yang kuat di titik hubungan zarah untuk membentuk badan sintered. Akibatnya, karbida silikon yang direkristalisasi tidak mempamerkan fasa pengecutan atau cecair semasa proses sintering, akhirnya membentuk struktur rangka rangkaian berliang dengan liang -liang yang saling berkaitan.

Ciri -ciri dan aplikasi karbida silikon yang direkristalisasi

RSIC mengandungi lebih daripada 99% silikon karbida, mempunyai sempadan bijian yang sangat jelas, dan pada dasarnya tidak mengandungi fasa kaca dan kekotoran. Ia mempunyai rintangan suhu tinggi yang sangat baik, rintangan kejutan terma unggul, rintangan pengoksidaan yang luar biasa, dan rintangan kakisan kimia yang luar biasa. Ia sesuai untuk digunakan dalam perabot tanur suhu tinggi, muncung pembakar, penukar terma, industri kimia, peleburan logam dan persekitaran lain dengan keperluan prestasi yang sangat ketat.

Di bawah mekanisme sintering ini, RSIC mempunyai keliangan yang tinggi dan kekuatan lenturan yang rendah pada suhu bilik, yang menghadkan aplikasinya dalam bahagian struktur dengan keperluan kekuatan suhu bilik tinggi. Walau bagaimanapun, disebabkan struktur rangka rangkaian liang yang saling berkaitan bahan ini, ia mempunyai prospek aplikasi yang luas dalam bidang bahan berliang dan boleh menggantikan produk berliang tradisional dalam bidang penapisan gas ekzos, penapisan udara bahan api fosil, dan lain -lain.
