Apakah petunjuk yang perlu diberi perhatian apabila memilih wafer yang sesuai?

Pemilihan wafer mempunyai kesan yang signifikan terhadap pembangunan dan pembuatan peranti semikonduktor.WaferPemilihan harus dipandu oleh keperluan senario aplikasi tertentu, dan harus dinilai dengan teliti menggunakan metrik penting berikut.

1. Variasi Ketebalan Tahap:

Perbezaan antara ketebalan maksimum dan minimum yang diukur merentasi permukaan wafer dikenali sebagai TTV.  Ia adalah metrik penting untuk mengukur keseragaman ketebalan, dan prestasi yang lebih tinggi ditunjukkan oleh nilai yang lebih kecil.

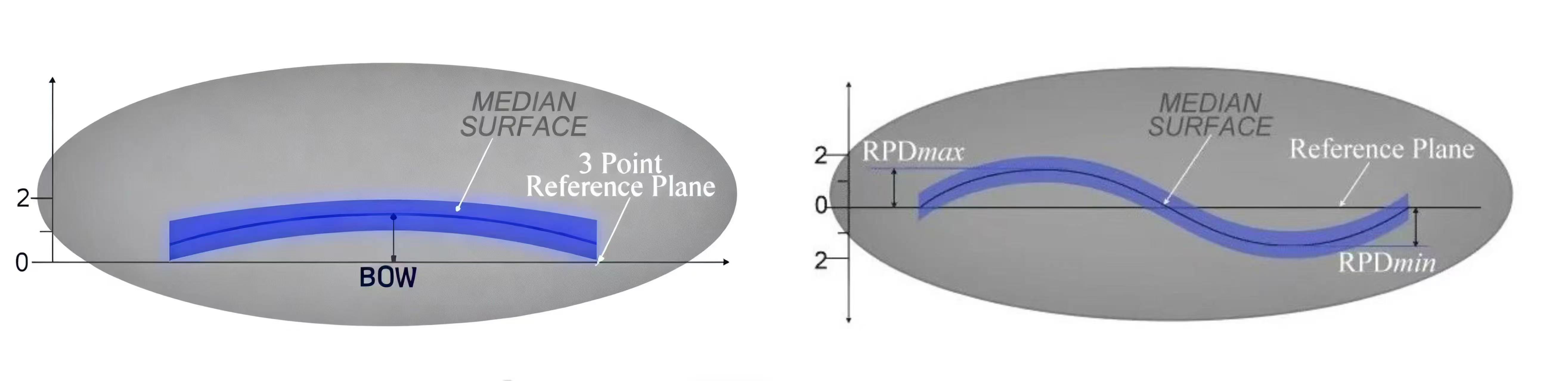

2.Bow and Warp:

Penunjuk busur memberi tumpuan kepada mengimbangi menegak kawasan Pusat Wafer, yang hanya mencerminkan keadaan lenturan tempatan. Ia sesuai untuk menilai senario yang sensitif terhadap kebosanan tempatan. Penunjuk Warp berguna untuk menilai kebosanan dan herotan secara keseluruhan kerana ia menganggap sisihan seluruh permukaan wafer dan memberikan maklumat mengenai kebosanan keseluruhan untuk keseluruhan wafer.

3. Parti:

Pencemaran zarah pada permukaan wafer boleh menjejaskan pembuatan dan prestasi peranti, jadi perlu untuk meminimumkan penjanaan zarah semasa proses pengeluaran dan menggunakan proses pembersihan khas untuk mengurangkan dan menghapuskan pencemaran zarah permukaan.

4. Ketidaksuburan:

Kekasaran merujuk kepada penunjuk yang mengukur kebosanan permukaan wafer pada skala mikroskopik, yang berbeza dari kebosanan makroskopik. Semakin rendah kekasaran permukaan, permukaan yang lebih lancar. Isu -isu seperti pemendapan filem nipis yang tidak sekata, tepi corak fotolitografi kabur, dan prestasi elektrik yang lemah boleh disebabkan oleh kekasaran yang berlebihan.

5. Hefects:

Kecacatan wafer merujuk kepada struktur kisi yang tidak lengkap atau tidak teratur yang disebabkan oleh pemprosesan mekanikal, yang seterusnya membentuk lapisan kerosakan kristal yang mengandungi micropipes, dislokasi, calar. Ia akan merosakkan sifat mekanikal dan elektrik wafer, dan akhirnya boleh menyebabkan kegagalan cip.

1. Variasi Ketebalan Tahap:

Kedua-dua jenis wafer adalah N-jenis dan p-jenis, bergantung kepada komponen doping. Wafer N-jenis biasanya doped dengan elemen kumpulan V untuk mencapai kekonduksian. Fosforus (P), arsenik (AS), dan antimoni (SB) adalah unsur doping biasa. Wafer P-jenis terutamanya doped dengan unsur-unsur kumpulan III, biasanya boron (b). Silicon undoped dipanggil silikon intrinsik. Atom dalamannya terikat bersama dengan ikatan kovalen untuk membentuk struktur pepejal, menjadikannya penebat elektrik yang stabil. Walau bagaimanapun, tidak ada wafer silikon intrinsik yang benar -benar bebas daripada kekotoran dalam pengeluaran sebenar.

7. KESELAMATAN:

Mengawal ketahanan wafer adalah penting kerana ia secara langsung mempengaruhi prestasi peranti semikonduktor. Untuk mengubah suai resistiviti wafer, pengeluar biasanya dope mereka. Kepekatan dopan yang lebih tinggi mengakibatkan ketahanan yang lebih rendah, manakala kepekatan dopan yang lebih rendah mengakibatkan ketahanan yang lebih tinggi.

Kesimpulannya, disarankan agar anda menjelaskan syarat -syarat proses dan batasan peralatan yang berikutnya sebelum memilih wafer, dan kemudian membuat pemilihan anda berdasarkan petunjuk di atas untuk memastikan matlamat ganda memendekkan kitaran pembangunan peranti semikonduktor dan mengoptimumkan kos pembuatan.
