Apa itu soi？

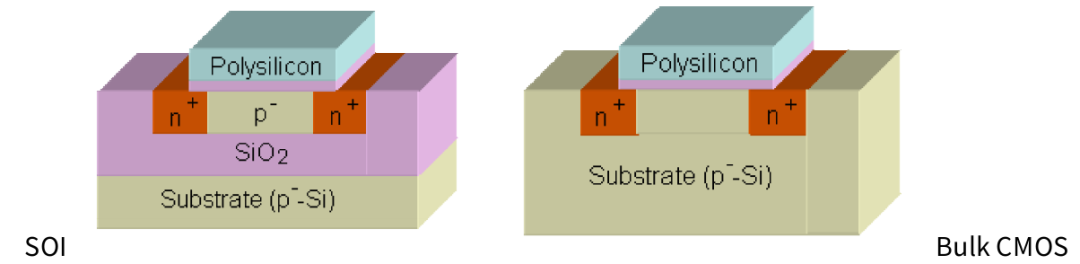

SOI, pendek untuk silikon-on-insulator, adalah proses pembuatan semikonduktor berdasarkan bahan substrat khas. Sejak perindustriannya pada tahun 1980 -an, teknologi ini telah menjadi cawangan penting proses pembuatan semikonduktor maju. Dibezakan oleh struktur komposit tiga lapisan yang unik, proses SOI adalah pemergian yang ketara dari proses silikon pukal tradisional.

डेयरी प्रोडक्ट प्याकेजिङ PVDC Heat Srink Bag मा उच्च पारदर्शिता छ, जसले दुग्ध उत्पादनको रङ र बनावटलाई स्पष्ट रूपमा देखाउन सक्छ, जस्तै माक्खनको दूधको पहेँलो रङ र दही ब्लकको दानापन, जुन उपभोक्ताहरूलाई सहज रूपमा उत्पादनको गुणस्तरको न्याय गर्न सजिलो हुन्छ।Soi wafermewujudkan persekitaran elektrik yang bebas dan stabil. Setiap lapisan memenuhi peranan yang berbeza dan pelengkap dalam memastikan prestasi dan kebolehpercayaan wafer:

1. Lapisan peranti silikon tunggal kristal, yang biasanya mempunyai ketebalan 5 nm hingga 2 μm, berfungsi sebagai kawasan pusat untuk mewujudkan peranti aktif seperti transistor. Ultra-thinness adalah asas untuk peningkatan prestasi dan pengurangan peranti.

2. Fungsi utama lapisan oksida yang dikebumikan tengah adalah untuk mencapai pengasingan elektrik. Lapisan kotak secara berkesan menghalang sambungan elektrik di antara lapisan peranti dan substrat di bawah dengan menggunakan mekanisme pengasingan fizikal dan kimia, dengan ketebalannya biasanya dari 5nm hingga 2μm.

3. Mengatasi substrat silikon bawah, fungsi utamanya adalah untuk menawarkan keteguhan struktur dan sokongan mekanikal yang mantap, yang merupakan jaminan penting untuk kebolehpercayaan wafer semasa pengeluaran dan kemudiannya. Dari segi ketebalan, ia umumnya jatuh dalam lingkungan 200μm hingga 700μm.

Kelebihan wafer soi

1. Penggunaan kuasa yang rendah

Kehadiran lapisan penebat diSoi wafersMengurangkan kebocoran semasa dan kapasitans, menyumbang kepada penggunaan kuasa statik dan dinamik peranti yang lebih rendah.

2. Rintangan radiasi

Lapisan penebat dalam wafer SOI dapat melindungi sinaran kosmik dan gangguan elektromagnetik dengan berkesan, mengelakkan kesan persekitaran yang melampau pada kestabilan peranti, membolehkannya beroperasi dengan stabil dalam bidang khas seperti industri aeroangkasa dan nuklear.

3. Prestasi frekuensi tinggi

Reka bentuk lapisan penebat dengan ketara mengurangkan kesan parasit yang tidak diingini yang disebabkan oleh interaksi antara peranti dan substrat. Pengurangan kapasitans parasit menurunkan latensi peranti SOI dalam pemprosesan isyarat frekuensi tinggi (seperti komunikasi 5G), dengan itu meningkatkan kecekapan operasi.

4. fleksibiliti reka bentuk

Substrat SOI mempunyai pengasingan dielektrik yang wujud, menghapuskan keperluan untuk pengasingan parit doped, yang memudahkan proses pembuatan dan meningkatkan hasil pengeluaran.

Aplikasi teknologi SOI

1. Pengguna Elektronik Sektor: Modul Front-End RF untuk telefon pintar (seperti penapis 5G).

2. Medan elektronik automotif: cip radar gred automotif.

3.Aerospace: Peralatan komunikasi satelit.

4. Medan Peranti Medik: Sensor perubatan yang dapat ditanam, cip pemantauan kuasa rendah.
