Kristal sic disediakan dengan kaedah pvt

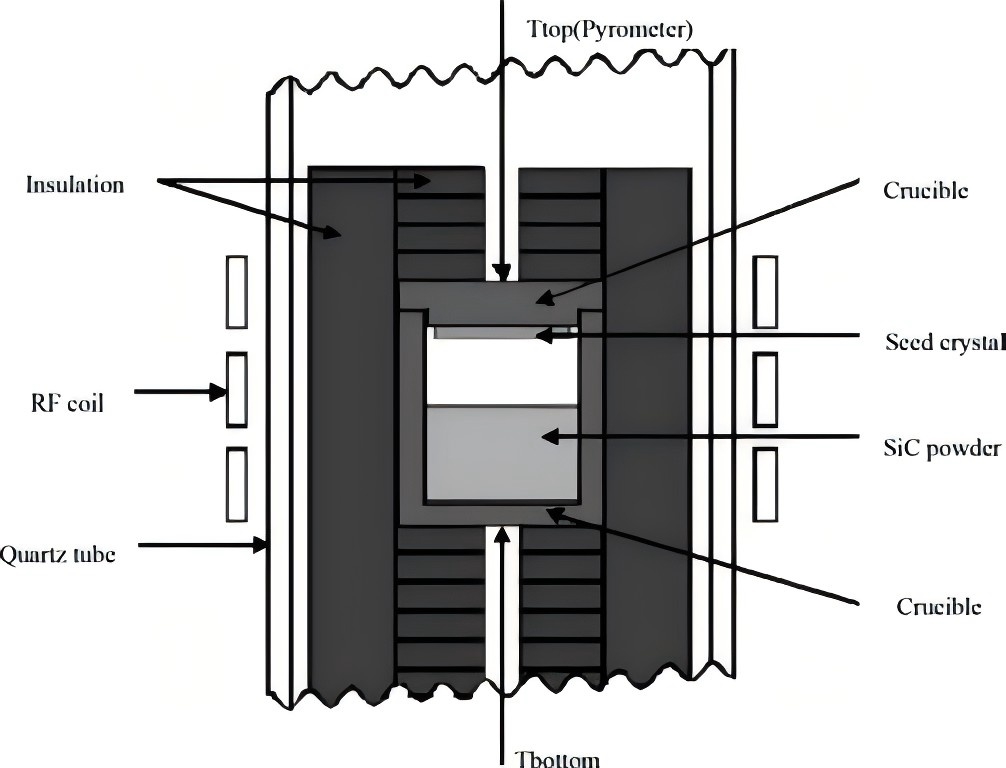

Kaedah arus perdana untuk menyediakan kristal tunggal karbida silikon adalah kaedah pengangkutan wap fizikal (PVT). Kaedah ini terutamanya terdiri daripada aRongga tiub kuarza, aelemen pemanasanUntuk pertumbuhan kristal SIC. Sekiranya anda mempunyai pertanyaan atau memerlukan butiran tambahan, jangan ragu untuk berhubung dengan kami.Karbon Grafit merasakan penebatbahan, aGraphite Crucible, kristal biji karbida silikon, serbuk karbida silikon, dan termometer suhu tinggi. Serbuk karbida silikon terletak di bahagian bawah grafit grafit, manakala kristal benih ditetapkan di bahagian atas. Proses pertumbuhan kristal adalah seperti berikut: Suhu di bahagian bawah krim dinaikkan kepada 2100-2400 ° C melalui pemanasan (induksi atau rintangan). Serbuk karbida silikon di bahagian bawah terurai yang boleh dikurangkan pada suhu tinggi ini, menghasilkan bahan gas seperti Si, Si₂c, dan Sic₂. Di bawah pengaruh kecerunan suhu dan kepekatan dalam rongga, bahan-bahan gas ini diangkut ke permukaan suhu rendah kristal benih dan secara beransur-ansur mengepam dan nukleat, akhirnya mencapai pertumbuhan kristal karbida silikon.

Titik teknikal utama yang perlu diperhatikan ketika mengembangkan kristal karbida silikon menggunakan kaedah pengangkutan wap fizikal adalah seperti berikut:

1) Kesucian bahan grafit di dalam medan suhu pertumbuhan kristal mesti memenuhi keperluan. Kesucian bahagian grafit harus kurang dari 5 × 10-6, dan penebat yang dirasakan harus kurang dari 10 × 10-6. Antaranya, kesucian elemen B dan Al harus di bawah 0.1 × 10-6, kerana kedua-dua elemen ini akan menghasilkan lubang percuma semasa pertumbuhan karbida silikon. Jumlah yang berlebihan dari kedua -dua elemen ini akan membawa kepada sifat elektrik yang tidak stabil dalam karbida silikon, yang mempengaruhi prestasi peranti silikon karbida. Pada masa yang sama, kehadiran kekotoran boleh menyebabkan kecacatan kristal dan dislokasi, akhirnya mempengaruhi kualiti kristal.

Untuk pertumbuhan kristal SIC. Sekiranya anda mempunyai pertanyaan atau memerlukan butiran tambahan, jangan ragu untuk berhubung dengan kami.

3) Gunakan kristal benih luar paksi untuk pertumbuhan. Sudut optimum kristal benih luar paksi adalah 4 °, menunjuk ke arah orientasi kristal. Kristal benih luar paksi bukan sahaja boleh mengubah simetri pertumbuhan kristal dan mengurangkan kecacatan dalam kristal, tetapi juga membolehkan kristal tumbuh di sepanjang orientasi kristal tertentu, yang bermanfaat untuk menyediakan kristal kristal tunggal. Pada masa yang sama, ia boleh menjadikan pertumbuhan kristal lebih seragam, mengurangkan tekanan dalaman dan ketegangan dalam kristal, dan meningkatkan kualiti kristal.

4) Proses ikatan kristal benih yang baik. Bahagian belakang benih kristal terurai dan sublimat pada suhu tinggi. Semasa pertumbuhan kristal, lompang heksagon atau kecacatan microtube boleh dibentuk di dalam kristal, dan dalam kes-kes yang teruk, kristal polimorfik besar boleh dihasilkan. Oleh itu, bahagian belakang kristal benih perlu dipersiapkan. Lapisan photoresist yang padat dengan ketebalan kira -kira 20 μm boleh dilapisi pada permukaan Si kristal benih. Selepas karbonisasi suhu tinggi pada kira -kira 600 ° C, lapisan filem berkarbonat yang padat terbentuk. Kemudian, ia terikat kepada plat grafit atau kertas grafit di bawah suhu dan tekanan yang tinggi. Kristal benih yang diperoleh dengan cara ini dapat meningkatkan kualiti penghabluran dan berkesan menghalang ablasi sisi belakang kristal benih.

5) Mengekalkan kestabilan antara muka pertumbuhan kristal semasa kitaran pertumbuhan kristal. Oleh kerana ketebalan kristal karbida silikon secara beransur -ansur meningkat, antara muka pertumbuhan kristal secara beransur -ansur bergerak ke arah permukaan atas serbuk karbida silikon di bahagian bawah krim. Ini menyebabkan perubahan dalam persekitaran pertumbuhan di antara muka pertumbuhan kristal, yang membawa kepada turun naik dalam parameter seperti medan haba dan nisbah karbon-silikon. Pada masa yang sama, ia mengurangkan kadar pengangkutan bahan atmosfera dan melambatkan kelajuan pertumbuhan kristal, menimbulkan risiko kepada pertumbuhan kristal yang berterusan dan stabil. Masalah ini dapat dikurangkan sedikit sebanyak dengan mengoptimumkan struktur dan kaedah kawalan. Menambah mekanisme gerakan yang boleh dipertahankan dan mengawal yang boleh dipindahkan untuk bergerak perlahan ke atas sepanjang arah paksi pada kadar pertumbuhan kristal dapat memastikan kestabilan persekitaran pertumbuhan antara muka pertumbuhan kristal dan mengekalkan kecerunan suhu paksi dan radial yang stabil.

Semicorex menawarkan berkualiti tinggikomponen grafitUntuk pertumbuhan kristal SIC. Sekiranya anda mempunyai pertanyaan atau memerlukan butiran tambahan, jangan ragu untuk berhubung dengan kami.

Hubungi Telefon # +86-13567891907

E -mel: sales@semicorex.com
