Chuck Vakum Seramik

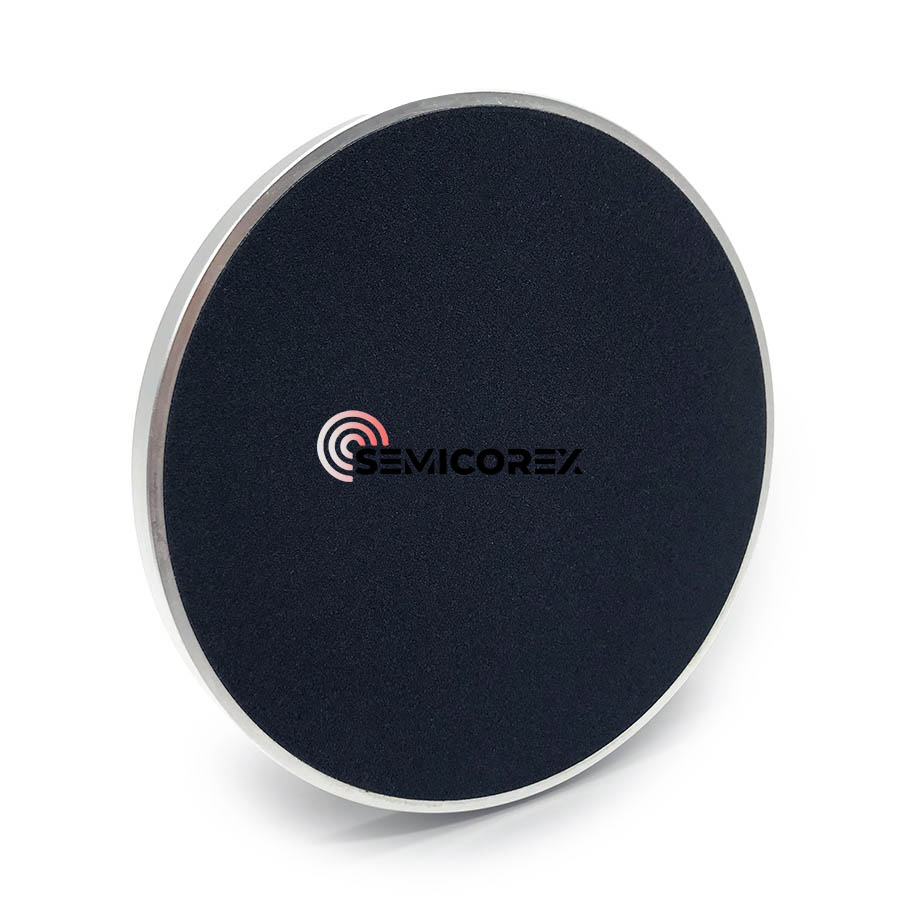

Cetok vakum seramikadalah alat yang digunakan untuk mengapit dan membawa wafer semikonduktor dalam pembuatan wafer semikonduktor. Ia mempunyai kerataan dan keselarian yang tinggi, struktur padat dan seragam, kekuatan tinggi, kebolehtelapan udara yang baik, daya penjerapan seragam, dan kemudahan pemangkasan. Ia sesuai untuk proses seperti penipisan, pemotongan, pengisaran, pembersihan dan pemprosesan dalam pembuatan wafer semikonduktor, dengan berkesan menyelesaikan banyak masalah seperti cetakan wafer, pecahan elektrostatik cip dan pencemaran zarah. Dalam aplikasi praktikal, mereka mencapai kualiti pemprosesan yang sangat tinggi untuk wafer semikonduktor.

Peranan chuck vakum seramik

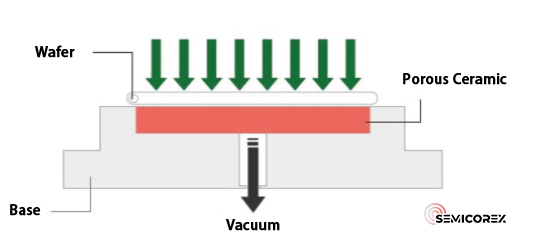

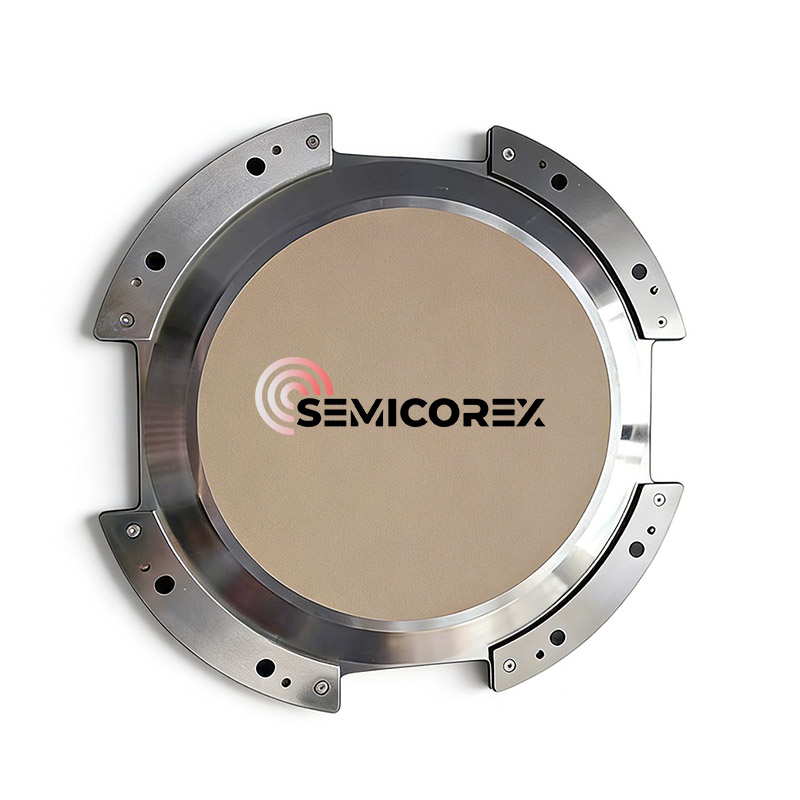

A chuck vakum seramikadalah lekapan proses ultra ketepatan berdasarkan prinsip penjerapan vakum. Ia terutamanya diperbuat daripada bahan seramik termaju seperti alumina, aluminium nitrida, atau silikon karbida. Melalui saluran vakum yang dimesin dengan tepat atau struktur berliang pada permukaan penjerapannya, ia bersambung kepada sistem vakum luaran untuk membentuk medan tekanan negatif yang seragam.

Dalam pembuatan mewah seperti semikonduktor dan panel paparan, nilai teras chuck vakum seramik terletak pada keupayaan mereka untuk menghapuskan kaedah pengapit mekanikal tradisional. Dengan hanya menggunakan daya penjerapan yang diedarkan secara seragam, mereka boleh memegang wafer atau substrat kaca ultra nipis dan ultra rapuh dengan kuat tanpa sentuhan atau pencemaran zarah sepanjang keseluruhan proses. Pada masa yang sama, terima kasih kepada kerataan permukaan skala nano, ketegaran yang sangat tinggi, dan kestabilan termokimia yang sangat baik, ia boleh memberikan permukaan rujukan kedudukan yang hampir sempurna untuk bahan kerja dalam persekitaran proses yang keras, dengan itu memastikan ketepatan dan hasil proses kritikal seperti fotolitografi, pemeriksaan dan pengisaran.

Kenapa seramik

Dalam senario pembuatan mewah, chuck bukan sekadar "alat penjerapan," tetapi lekapan penting yang secara langsung menentukan kestabilan proses dan hasil produk. Di antara pelbagai bahan, bahan seramik dipilih secara meluas, dengan tepat menggambarkan cara bahan seramik termaju secara sistematik menangani masalah kesakitan industri. Dari perspektif kejuruteraan, ini boleh diringkaskan sebagai keperluan "empat tinggi":

(1) Kerataan yang tinggi dan ketegaran yang tinggi

Dalam proses pembuatan semikonduktor dan paparan, wafer silikon dan substrat kaca yang dikendalikan dan diproses selalunya sangat nipis, dengan ketebalan serendah berpuluh-puluh mikrometer. Pada skala sedemikian, sebarang lenturan minit, getaran atau tekanan tempatan yang tidak sekata boleh menyebabkan pecah wafer, meledingkan, atau malah secara langsung menjejaskan ketepatan penjajaran proses kritikal seperti fotolitografi.

Bahan seramik termaju (seperti alumina dan silikon karbida) boleh mencapai kerataan sub-mikrometer atau malah nanometer melalui pensinteran ketepatan dan proses pengisaran dan penggilapan ketepatan tinggi. Pada masa yang sama, modulus keanjalannya yang tinggi memberikan chuck dengan ketegaran struktur yang sangat tinggi, memastikan hampir tiada ubah bentuk di bawah penjerapan vakum, sekali gus menyediakan satah rujukan yang benar-benar stabil untuk proses tersebut.

(2) Kebersihan Tinggi dan Kelalaian Bahan Kimia

Bengkel pembuatan semikonduktor mempunyai keperluan kebersihan yang sangat ketat. Lekapan proses bukan sahaja mestilah bebas daripada pencemaran zarah tetapi juga menghalang pembebasan ion logam dan menahan pendedahan berulang kepada pelbagai bahan kimia pembersih.

Seramik, sebagai bahan bukan logam bukan organik, mempunyai permukaan yang padat dan licin, menjadikannya kurang terdedah kepada penjanaan zarah. Tambahan pula, ia bukan magnet, tidak mengandungi unsur logam yang boleh dipindahkan, dan mempamerkan kestabilan kimia yang sangat tinggi. Mereka mengekalkan prestasi yang stabil dalam asid kuat, alkali kuat dan persekitaran pelarut organik, menjadikannya ideal untuk aplikasi jangka panjang dalam proses bilik bersih peringkat tinggi.

(3) Ketahanan Tinggi dan Kestabilan Jangka Panjang

Pada barisan pengeluaran automatik yang beroperasi 24/7, chuck seramik perlu menahan beribu-ribu kitaran penjerapan dan pelepasan serta menghadapi turun naik suhu jangka panjang dan juga persekitaran proses suhu tinggi. Ini meletakkan permintaan yang sangat tinggi pada rintangan haus bahan, rintangan keletihan dan kestabilan terma.

Berbanding dengan logam atau polimer, seramik mempunyai kekerasan dan rintangan haus yang lebih tinggi, dan tingkah laku pengembangan habanya adalah stabil, menjadikannya kurang terdedah kepada rayapan atau kemerosotan prestasi. Jangka hayatnya biasanya jauh lebih lama daripada chuck bahan tradisional, dengan kekerapan penyelenggaraan dan penggantian yang lebih rendah, menjadikannya lebih menjimatkan dari segi jumlah kos kitaran hayat.

(4) Reka Bentuk Fungsian Bersepadu Tinggi

Dalam proses semikonduktor yang lebih maju, fungsi chuck seramik tidak lagi terhad kepada penjerapan vakum. Sebagai contoh, dalam ruang vakum yang digunakan untuk etsa kering dan pemendapan filem nipis (CVD/PVD), lubang penjerapan vakum tradisional boleh mengganggu atmosfera dan pengagihan tekanan dalam ruang.

Pada ketika ini, "electrostatic chuck (ESC)" menjadi penyelesaian utama. ESC menggunakan daya elektrostatik yang dihasilkan oleh lapisan dielektrik seramik di bawah medan elektrik yang digunakan untuk menyerap wafer. Ini bukan sahaja mengelakkan gangguan lubang vakum pada persekitaran proses tetapi juga menyepadukan pemanas dan saluran penyejukan di dalam chuck, membolehkan kawalan suhu yang tepat bagi wafer (dari suhu rendah hingga melebihi 500°C), asas penting untuk kejayaan pelaksanaan proses lanjutan.

Senario aplikasi

Chuck seramik digunakan secara meluas dalam bidang pembuatan mewah seperti semikonduktor, panel paparan, fotovoltaik, dan optik ketepatan.

Dalam proses semikonduktor, ia berfungsi sebagai platform penting untuk fotolitografi, etsa, menggilap dan pemeriksaan. Dalam industri panel paparan, mereka menyediakan sokongan dan pengangkutan yang stabil untuk substrat kaca ultra-nipis bersaiz besar. Dalam pengeluaran sel fotovoltaik, mereka memastikan pengendalian selamat wafer silikon nipis dan rapuh semasa pemotongan dan ujian.

Nilai terasnya terletak pada penyediaan penyelesaian penetapan ketepatan untuk bahan kerja ultra-nipis, ultra-rata dan ultra-rapuh tanpa tekanan mekanikal atau pencemaran zarah, membentuk asas untuk memastikan hasil dan kecekapan yang tinggi dalam pembuatan ketepatan moden.
