Apakah Peranan yang Dimainkan oleh Proses Penyepuhlindapan?

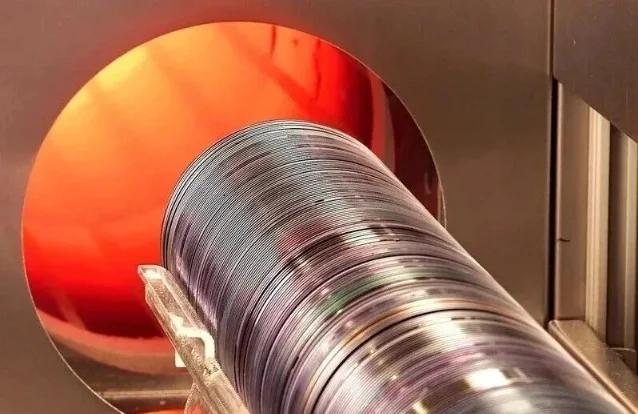

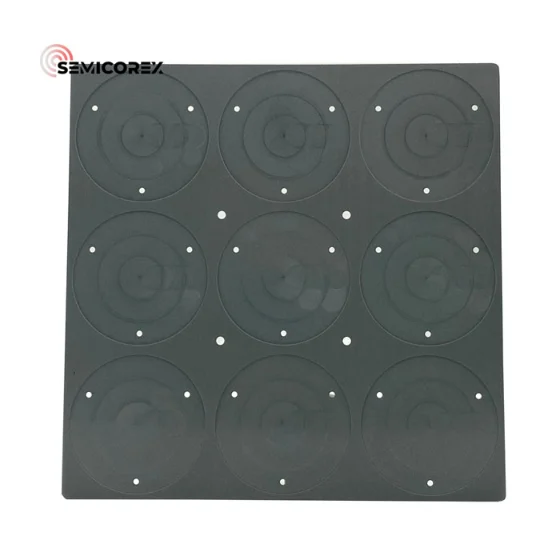

Dalam fabrikasi wafer, rawatan penyepuhlindapan adalah langkah pemprosesan yang sangat diperlukan. Penyepuhlindapan pada asasnya ialah proses rawatan haba terkawal, yang melibatkan pemanasan wafer silikon pada suhu tertentu (biasanya antara 600°C dan 1200°C), menahannya untuk tempoh tertentu dan menyejukkannya pada kadar yang sesuai. Ia tidak mengubah bentuk makroskopik wafer tetapi membaiki dan mengoptimumkan struktur mikro dalaman mereka.

Fungsi Penyepuhlindapan

Dengan mengawal selia profil pemanasan dan penyejukan dengan tepat, proses penyepuhlindapan boleh mengaktifkan atom dopan, membaiki kerosakan kekisi, melegakan tekanan dalaman, dan meningkatkan kebolehpercayaan elektrik wafer. Peningkatan prestasi kritikal ini meletakkan asas yang kukuh untuk pemprosesan wafer seterusnya, berfungsi sebagai prasyarat teras untuk memastikan operasi stabil jangka panjang peranti semikonduktor penggunaan akhir di bawah senario berkuasa tinggi dan integrasi tinggi.

1. Pengaktifan Atom Dopan

Semasa implantasi ion, atom dopan bertenaga tinggi (cth., boron, fosforus, arsenik) didorong ke dalam kekisi silikon seperti peluru. Kebanyakan atom terperangkap dalam tapak interstisial atau kedudukan rawak dalam keadaan elektrik tidak aktif-tidak dapat membekalkan elektron atau lubang bebas, dan dengan itu gagal mengubah suai kekonduksian silikon. Penyepuhlindapan membekalkan tenaga haba yang mencukupi untuk membolehkan atom-atom celahan ini berhijrah, menduduki tapak kekisi kosong yang dicipta oleh kerosakan implantasi, dan bercantum ke dalam kekisi kristal. Proses ini dikenali sebagai pengaktifan penggantian. Hanya dopan yang diaktifkan menyumbang pembawa caj percuma untuk membentuk persimpangan PN atau saluran konduktif. Tanpa penyepuhlindapan, kekotoran yang ditanam hanya wujud secara fizikal dalam silikon dengan kesan yang boleh diabaikan pada prestasi elektrik.

2. Pembaikan Kerosakan Kekisi

Implantasi ion bertenaga tinggi menyesarkan atom silikon dari tapak kekisi, menghasilkan banyak kekosongan, interstisial, dan juga lapisan amorfus beberapa hingga puluhan nanometer tebal pada permukaan wafer. Kekisi yang rosak tersebut mengalami mobiliti pembawa yang rendah dan arus bocor yang teruk. Semasa penyepuhlindapan, tenaga haba mencetuskan getaran, resapan dan penyusunan semula atom silikon. Kawasan amorf mengkristal semula melalui epitaksi fasa pepejal untuk memulihkan struktur kristal tunggal yang hampir sempurna, sama seperti menurap semula jalan berlubang kawah untuk memulihkan kerataan dan integriti struktur.

3. Melegakan Tekanan Dalaman

Tegasan terma dan mekanikal terkumpul dalam wafer silikon semasa pengoksidaan suhu tinggi, pemendapan filem nipis dan kitaran suhu yang pantas. Tekanan yang tidak dilepaskan menyebabkan wafer tunduk, garis gelincir, pemfokusan litografi yang gagal, atau bahkan keretakan peranti. Melalui profil suhu yang direka dengan baik, penyepuhlindapan mengendurkan atom kekisi untuk melepaskan tegasan sisa secara seragam.

4. Peningkatan Kebolehpercayaan Elektrik Langkah pembuatan tertentu memperkenalkan kekotoran tahap dalam seperti logam berat (besi, kuprum), yang membentuk pusat penggabungan semula dalam jurang jalur, secara drastik mengurangkan hayat pembawa minoriti dan meningkatkan arus kebocoran. Penyepuhlindapan suhu tinggi mendorong kekotoran ini meresap ke dalam dan ditangkap oleh lapisan yang mendapat permukaan, membersihkan kawasan aktif. Langkah ini amat penting untuk peranti sensitif kebocoran seperti sel solar dan pengesan.
