Sistem Medan Terma berasaskan karbon

● 2026-07-02 ● - ● Tinggalkan saya mesej

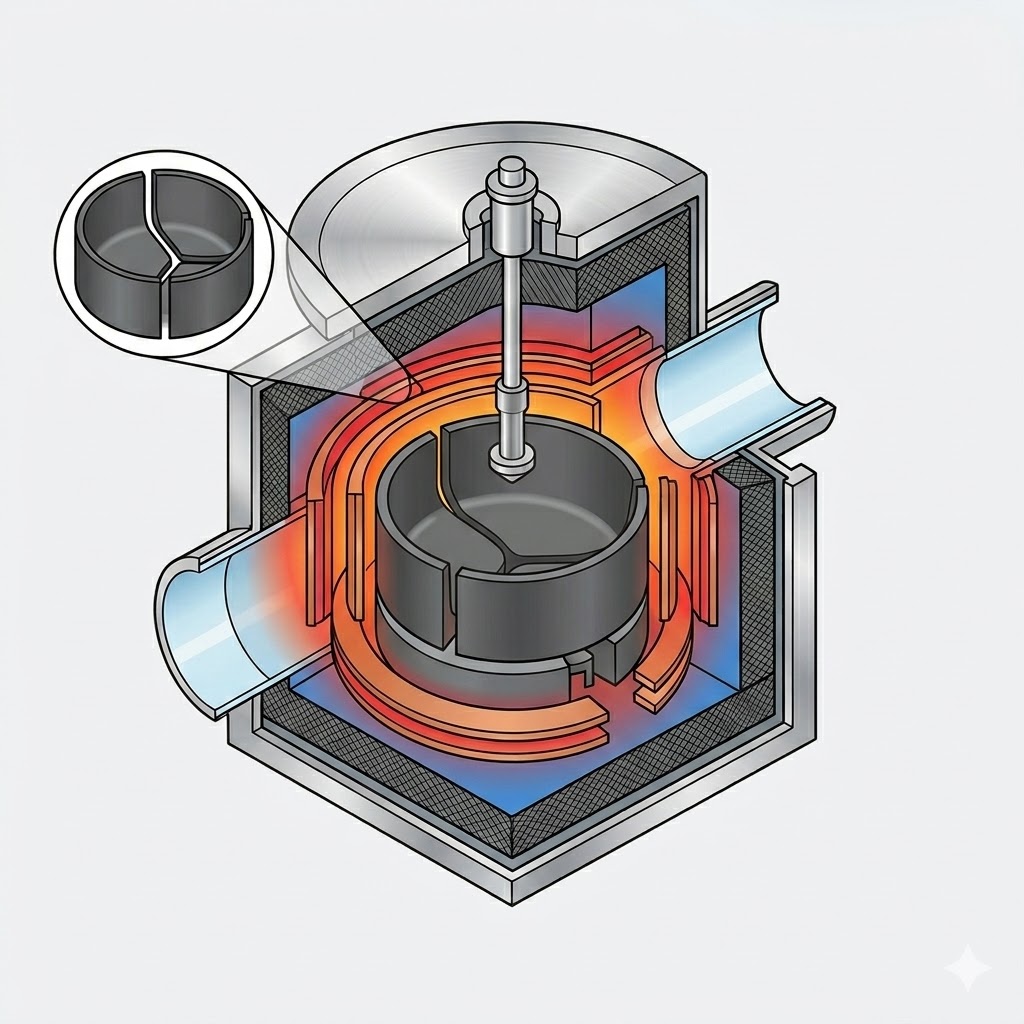

1. Peranan Medan Terma Berasaskan Karbon Telah Berevolusi daripada Komponen Penebat kepada Pengatur Tetingkap Proses

Nilai medan haba berasaskan karbon jauh melebihi penebat haba tradisional. Dalam sistem pertumbuhan kristal moden, ia berfungsi sebagai platform kawalan proses yang komprehensif yang secara langsung mempengaruhi kualiti kristal, produktiviti dan kos operasi. Fungsi terasnya boleh diringkaskan kepada empat peringkat:

Tahap Fungsional	Fungsi Utama	Penunjuk Prestasi Utama
Sokongan Struktur	Menyokongpijar kuarza, pemanas, perisai haba, daninsusilinder lationuntuk memastikan kestabilan mekanikal sistem medan haba berskala besar.	Saiz relau, dimensi medan haba, saiz pijar dan kapasiti pengecasan
Pengagihan Haba	Mengawal laluan sinaran, pengaliran dan perolakan, mengawal keseimbangan haba antara antara muka pertumbuhan cair dan kristal.	Kecerunan suhu, bentuk antara muka, kadar tarikan dan penggunaan tenaga
Pengurusan Aliran Gas	Membimbing aliran argon dan, dalam sistem PVT SiC, pengangkutan bahan fasa wap sambil mengalihkan spesies meruap seperti SiO dan CO.	Ciri medan aliran, tahap kekotoran oksigen dan karbon, pembentukan mendapan, dan jangka hayat medan haba
Kawalan Kualiti	Mempengaruhi kepekatan oksigen, kepekatan karbon, keseragaman kerintangan, ketumpatan terkehel, taburan tegasan, dan kestabilan struktur kristal.	Keserasian silikon jenis-N, kawalan politaip SiC, dan pengurusan kecacatan

Spesifikasi peralatan yang tersedia secara umum menunjukkan bahawa teknologi pertumbuhan kristal Czochralski (CZ) fotovoltaik telah memasuki peringkat baharu yang dicirikan oleh relau yang lebih besar, medan haba yang lebih besar, kapasiti pengecasan yang meningkat, penarikan kristal pintar dan kawalan oksigen rendah yang termaju.

Menurut spesifikasi yang diterbitkan, beberapa sistem pertumbuhan kristal termaju menampilkan saiz ruang utama Φ1700 × 2100 mm dan menyokong medan terma sehingga diameter 42 inci. Saiz pijar yang serasi termasuk 33, 37, 40, dan 42 inci, sepadan dengan kapasiti pengecasan masing-masing kira-kira 700 kg, 1000 kg, 1200 kg dan 1300 kg.

Di samping itu, sistem ini menunjukkan peningkatan yang ketara dalam kecekapan operasi, termasuk:

· Penggunaan kuasa pertumbuhan diameter malar serendah 42 kW

· Penggunaan air penyejuk serendah 20 m³/j

· Keluaran kristal harian melebihi 200 kg

· Keserasian dengan teknologi Continuous Czochralski (CCz) dan konfigurasi pertumbuhan kristal berbantukan medan magnet

Perkembangan ini menunjukkan bahawa reka bentuk medan haba telah menjadi faktor kritikal dalam menentukan kualiti kristal, kecekapan pengeluaran, dan kos pembuatan keseluruhan.

2. Dimensi Relau

2.1 Relau Pertumbuhan Kristal Tunggal CZ Fotovoltaik

Penskalaan relau pertumbuhan kristal CZ melibatkan lebih daripada sekadar meningkatkan dimensi relau. Reka bentuk relau berskala besar yang berjaya memerlukan pengoptimuman yang diselaraskan bagi parameter berikut:

· Diameter ruang utama

· Ketinggian ruang tambahan

· Dimensi pembukaan tekak

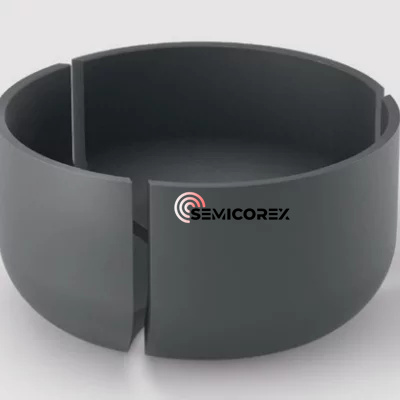

· Saiz mangkuk pijar

· Kelegaan pelindung haba

· Antara muka makan

· Laluan vakum dan ekzos

Logik kejuruteraan biasa di sebalik reka bentuk relau berskala besar diringkaskan di bawah:

Parameter	Kepentingan Kejuruteraan	Kesan terhadap Prestasi Medan Terma
Diameter Ruang Utama	Menentukan diameter medan haba maksimum, ketebalan penebat, dan dimensi pemanas.	Ruang yang lebih besar meningkatkan inersia haba, mengakibatkan tindak balas suhu yang lebih perlahan.
Saiz Bukaan Tekak	Menentukan dimensi rod kristal, perisai haba, silinder pemandu dan pemasangan aci atas yang dibenarkan.	Tekak yang terlalu kecil mengehadkan medan haba dan fleksibiliti reka bentuk struktur pemandu aliran.
Ketinggian Ruang Bantu	Menentukan keupayaan panjang kristal, ruang penyejukan, dan masa kitaran pengekstrakan kristal.	Ketinggian yang lebih tinggi menyokong pertumbuhan kristal yang lebih lama dan potensi pengeluaran yang lebih tinggi.
Diameter Pisau	Menentukan kapasiti pengecasan awal, kedalaman cair, dan kawasan pelarutan oksigen.	Pisau pijar yang lebih besar meningkatkan produktiviti tetapi menjadikan kawalan oksigen lebih mencabar.
Antara Muka Pemakanan Luaran	Mendayakan operasi cas semula OCz, CCz atau berbilang.	Memanjangkan kitaran pengeluaran dan meningkatkan output, tetapi juga meningkatkan risiko pengumpulan kekotoran.

Dua metrik pengecasan yang berbeza harus dibezakan:

Kapasiti Caj Permulaan

Ini merujuk kepada jumlah bahan mentah yang dimuatkan ke dalam mangkuk pijar pada satu masa dan secara langsung ditentukan oleh saiz mangkuk pijar. Spesifikasi peralatan yang tersedia secara umum biasanya menunjukkan kapasiti antara 700 kg hingga 1300 kg.

Jumlah Kapasiti Caj setiap Kempen Relau

Ini termasuk berbilang kitaran cas semula atau operasi penyusuan berterusan semasa pengeluaran lengkap dijalankan. Akibatnya, jumlah bahan yang diproses semasa kempen relau boleh menjadi jauh lebih tinggi daripada caj awal.

Sebagai contoh, perbandingan industri yang didedahkan dalam dokumen prospektus awam menunjukkan bahawa:

· Medan haba 32-inci boleh memproses sehingga 3000 kg bahan setiap kempen relau.

· Medan haba 36 inci boleh memproses sehingga 3500 kg bahan setiap kempen relau.

Nilai ini mewakili jumlah pengeluaran semasa keseluruhan kitaran operasi dan bukannya kapasiti pemuatan satu kali pijar.

2.2 Relau Pertumbuhan Kristal PVT SiC

Penskalaan relau pertumbuhan kristal silikon karbida (SiC) PVT adalah jauh lebih mencabar daripada membesarkan sistem CZ silikon konvensional.

Tidak seperti proses Czochralski, kristal SiC tidak tumbuh daripada fasa cair. Sebaliknya, Pengangkutan Wap Fizikal (PVT) bergantung pada pemejalwapan serbuk sumber SiC pada suhu yang sangat tinggi. Spesies wap yang dihasilkan diangkut sepanjang kecerunan suhu paksi dan seterusnya menghablur pada kristal benih SiC yang agak sejuk.

Satu kajian yang diterbitkan oleh Royal Society of Chemistry (RSC, 2026) pada pertumbuhan kristal PVT 150 mm SiC menggambarkan sistem terma terdiri daripada lima komponen utama:

· Penebat haba dirasakan

· Kawah grafit

· Kristal biji SiC

· Bahan sumber SiC

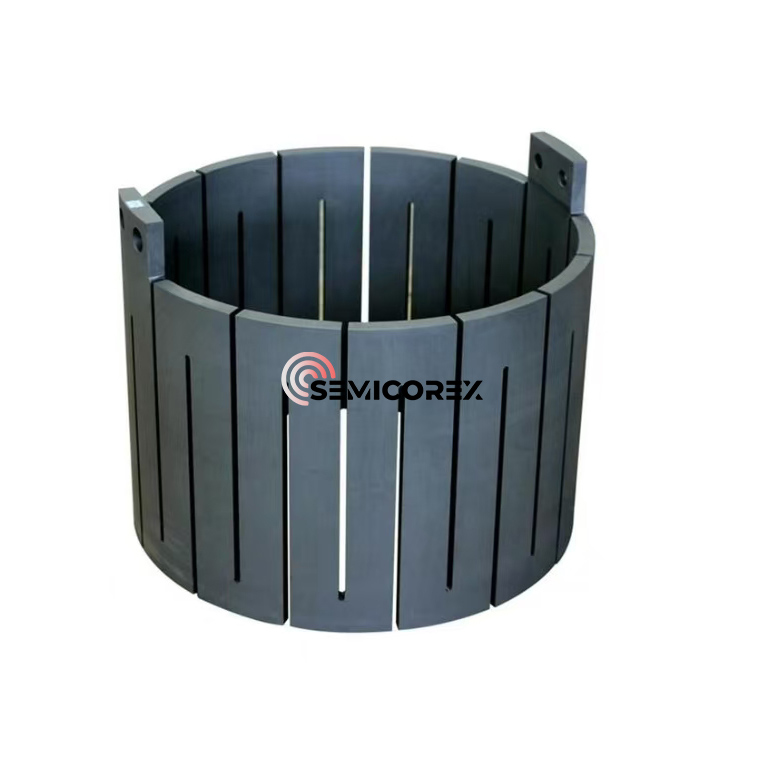

· Pemanas rintangan

Semasa pertumbuhan kristal, serbuk sumber menyublim di bawah suhu tinggi, menghasilkan spesies fasa wap yang berhijrah ke atas di bawah kecerunan suhu sebelum memendap pada kristal benih suhu rendah untuk membentuk kristal tunggal.

Akibatnya, meningkatkan saiz relau SiC PVT bukan semata-mata untuk mencapai suhu yang lebih tinggi. Cabaran kejuruteraan utama termasuk:

a. Mengekalkan kecerunan suhu paksi yang mencukupiuntuk memacu proses sublimasi–pengangkutan–penghabluran secara berterusan.

b. Meminimumkan kecerunan suhu jejarianuntuk mengurangkan tekanan terma, mencegah keretakan kristal, dan menyekat transformasi polytype.

c. Memelihara kestabilan medan habasepanjang proses pertumbuhan kerana serbuk sumber dimakan secara beransur-ansur.

d. Mengekalkan antara muka pertumbuhan kristal yang boleh dikawalsemasa peralihan kepada pengeluaran wafer SiC 8 inci dan 12 inci pada masa hadapan.

Berbanding dengan pertumbuhan kristal silikon, medan terma dalam sistem PVT SiC mesti memberikan kestabilan suhu yang lebih tinggi dengan ketara dan kawalan haba yang lebih tepat, menjadikan reka bentuk medan terma sebagai salah satu teknologi paling kritikal untuk pengeluaran kristal SiC berdiameter besar.

3. Gandingan Kritikal Antara Reka Bentuk Peralatan dan Prestasi Medan Terma

Interaksi antara konfigurasi relau, reka bentuk medan haba, kualiti kristal, dan kos pembuatan boleh diringkaskan seperti berikut:

Pembolehubah Peralatan / Proses	Tindak Balas Medan Terma	Respons Kualiti Kristal	Kesan Kos
Saiz Relau Lebih Besar	Inersia haba yang lebih tinggi dan laluan aliran gas yang lebih panjang	Lebih sukar untuk mengekalkan keseragaman suhu jejarian	Kapasiti pengeluaran yang lebih tinggi tetapi kos pentauliahan meningkat
Medan Terma yang Lebih Besar	Penebat haba yang lebih baik dengan kehilangan haba yang berkurangan	Kawalan kekotoran oksigen dan karbon yang lebih mencabar	Kos susut nilai yang lebih rendah bagi setiap wafer tetapi kos komponen medan haba yang lebih tinggi
Pisau Lebih Besar	Peningkatan isipadu cair dan pelarutan oksigen yang lebih besar daripada dinding pijar	Risiko yang lebih tinggi terhadap turun naik kepekatan oksigen dan variasi kerintangan	Kapasiti pengecasan yang lebih besar dan mengurangkan kos pengeluaran sekilogram
Kedudukan Perisai Haba Lebih Dalam	Penyejukan kristal dipertingkatkan dan peningkatan kecerunan suhu paksi (G)	Potensi kelajuan tarikan yang lebih tinggi tetapi meningkatkan risiko ketidakstabilan antara muka	Meningkatkan produktiviti sambil memerlukan kawalan yang lebih ketat terhadap pecahan kristal
Kadar Aliran Argon yang Ditingkatkan	Penyingkiran kekotoran yang lebih kuat dan pemindahan haba perolakan yang dipertingkatkan	Menurunkan kepekatan oksigen dan karbon tetapi kemungkinan turun naik suhu yang lebih besar	Peningkatan penggunaan argon dan keperluan pengepaman vakum yang lebih tinggi
Tekanan Relau Dikurangkan	Penyejatan dipertingkatkan dan penyingkiran spesies yang tidak menentu	Mekanisme pemendapan dan resapan belakang yang diubah suai	Keperluan yang lebih tinggi untuk prestasi sistem ekzos dan kebolehpercayaan pengedap
Kelajuan Menarik yang Lebih Tinggi	Peningkatan pelepasan haba pendam yang memerlukan kapasiti penyejukan yang lebih kuat	Variasi V/G yang lebih besar dan risiko kehelan yang lebih tinggi	Daya pengeluaran yang lebih tinggi dengan potensi pengurangan dalam hasil pengeluaran
Kawalan Pemanas Berbilang Zon	Kebolehkawalan medan suhu yang lebih baik	Pengoptimuman yang lebih baik bagi bentuk antara muka kristal dan pengangkutan oksigen	Peningkatan kerumitan peralatan dan kos pentauliahan
Medan Magnet / Teknologi CCz	Perolakan cair yang lebih stabil dan penyusuan berterusan	Kawalan oksigen rendah dan keseragaman rintangan yang lebih baik	Pelaburan modal yang lebih tinggi sambil membolehkan pengeluaran silikon jenis N termaju
Medan Terma SiC Berbilang Zon	Pengoptimuman bebas daya penggerak paksi dan keseragaman suhu jejari	Mengurangkan peralihan polytype, ketumpatan terkehel, dan keretakan kristal	Hasil kristal yang lebih tinggi dengan peningkatan kerumitan sistem kawalan

Evolusi berterusan peralatan pertumbuhan kristal menunjukkan bahawa medan haba bukan lagi sekadar pemasangan struktur pasif. Sebaliknya, ia telah menjadi sistem kawalan proses bersepadu yang secara serentak mengawal pemindahan haba, dinamik bendalir, pengangkutan jisim, pengedaran kekotoran dan kualiti kristal.

Apabila diameter wafer terus meningkat dan bahan semikonduktor menjadi lebih maju, sistem medan haba masa hadapan akan semakin bergantung pada simulasi digital, pengoptimuman berbilang fizik, kawalan suhu pintar, dan reka bentuk komponen karbon-grafit yang disesuaikan untuk mencapai produktiviti yang lebih tinggi, ketumpatan kecacatan yang lebih rendah dan kecekapan pembuatan yang lebih baik.

Semicorex membekalkan portfolio komprehensif berprestasi tinggigrafitdankuarzakomponen untuk sistem medan haba termaju yang digunakan dalam aplikasi pertumbuhan kristal silikon dan SiC. Produk kami direka bentuk untuk memberikan kestabilan terma yang unggul, hayat perkhidmatan yang dilanjutkan dan konsistensi proses yang luar biasa. Untuk penyelesaian tersuai atau maklumat teknikal tambahan, sila hubungi pasukan kejuruteraan kami.
