Reaktor Relau Semikonduktor

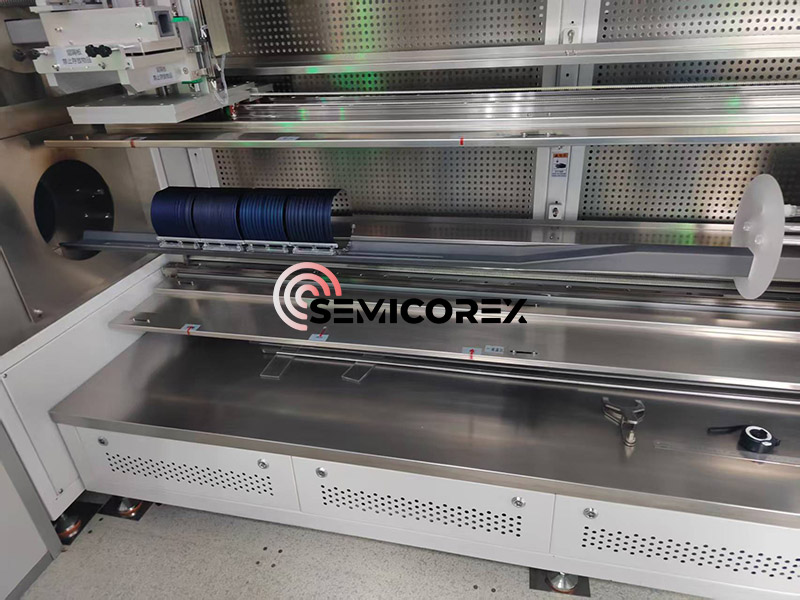

Reaktor relau semikonduktor ialah peralatan teras dalam proses pembuatan semikonduktor, terutamanya digunakan untuk proses kritikal seperti pengoksidaan terma, resapan, penyepuhlindapan dan pemendapan wap kimia. Sistem relau biasa (Relau Resapan Mendatar/Menegak) terutamanya terdiri daripada komponen teras berikut: sistem pemanasan, sistem kawalan suhu, sistem pengangkutan, sistem kawalan aliran gas (MFC) dan sistem ekzos gas buangan.

Dari perspektif keseluruhan seni bina, relau suhu tinggi dibahagikan kepada jenis mendatar dan menegak, ditentukan oleh kedudukan tiub kuarza dan komponen pemanasan dalam sistem. Relau suhu tinggi biasanya merangkumi lima komponen asas: sistem kawalan, tiub relau proses, sistem penghantaran gas, sistem ekzos gas dan sistem pemuatan. Sistem kawalan terdiri daripada komputer yang disambungkan kepada beberapa mikropengawal, yang bertanggungjawab untuk kawalan yang tepat bagi keseluruhan proses.

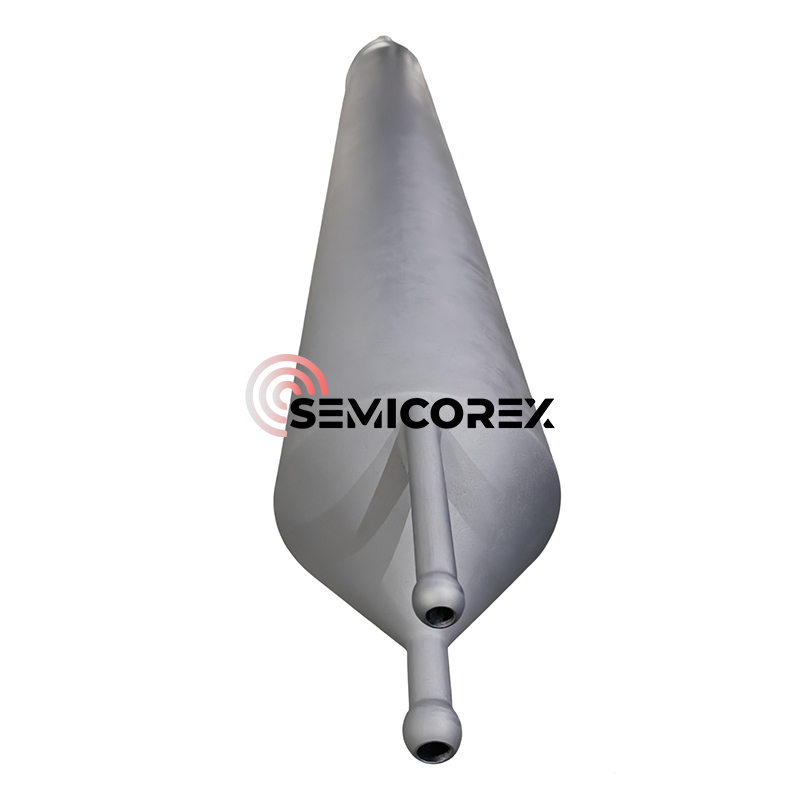

Mengenai pemilihan bahan, bahan tiub relau terutamanya termasukkuarza(suhu tinggi dan tahan kakisan),alumina (Al₂O₃), silikon karbida (SiC), atau aloi logam (seperti Inconel). Elemen pemanasan sistem pemanasan biasanya menggunakan wayar rintangan (seperti Kanthal, MoSi₂), rod silikon karbida (SiC), atau pemanas inframerah. Zon pemanasan boleh direka bentuk sebagai zon suhu tunggal atau zon berbilang suhu untuk mencapai kawalan suhu yang tepat. Sistem kawalan suhu menggunakan termokopel (jenis K, jenis S) untuk memantau suhu dalam masa nyata, mencapai ketepatan kawalan suhu ±1℃ melalui pengawal PID, atau menggunakan kawalan suhu boleh atur cara PLC.

Julat Parameter Proses dan Bahan Berkenaan

Julat Parameter Suhu: Julat suhu berbeza-beza bergantung pada proses. Julat suhu proses pemanas standard ialah 300-1100 ℃, dan relau suhu rendah ialah 250-500 ℃. Suhu proses biasa ialah 400-1100℃, dengan proses pengoksidaan dan resapan biasanya pada 800-1100℃, proses LPCVD pada 500-800℃, dan proses penyepuhlindapan pada 400-500℃.

Dalam pertumbuhan epitaxial, wafer silikon dipanaskan dalam relau epitaxial pada kira-kira 1200°C. Tetraklorida silikon terwap (SiCl₄) dan trichlorosilane (SiHCl₃) ditambah ke dalam relau untuk mendorong pertumbuhan epitaxial pada permukaan wafer.

Proses pengoksidaan terma yang paling banyak digunakan melibatkan prosedur yang dilakukan pada suhu tinggi 800-1200°C untuk membentuk lapisan silikon dioksida yang nipis dan seragam. Pengoksidaan terma boleh menjadi basah atau kering, bergantung kepada gas yang digunakan untuk tindak balas pengoksidaan.

Sistem bahan yang berkenaan: Proses tiub relau sesuai untuk pelbagai bahan semikonduktor, termasuk silikon (Si), silikon germanium (SiGe), dan kuarza. Dalam proses SiGe, kaedah CVD adalah proses arus perdana. Dengan memanaskan substrat silikon dan memperkenalkan campuran gas SiH₄ dan GeH₄, lapisan germanium silikon terurai dan memendap pada suhu tinggi (500-800°C), memerlukan kawalan tepat kepekatan doping germanium dan ketebalan lapisan epitaxial.

Semicorex membekalkan komponen relau tersuai berkualiti tinggi. Produk kami direka bentuk untuk memberikan kestabilan terma yang unggul, hayat perkhidmatan yang dilanjutkan dan konsistensi proses yang luar biasa. Untuk penyelesaian tersuai atau maklumat teknikal tambahan, sila hubungi pasukan kejuruteraan kami.
