Semicorex seramik elektrostatik adalah komponen penjerapan elektrostatik ketepatan yang diperbuat daripada alumina berprestasi tinggi dan seramik aluminium nitrida, yang menggunakan prinsip penjerapan elektrostatik untuk mengapit dan memperbaiki wafer. Ia digunakan secara meluas dalam bidang pembuatan semikonduktor. Semicorex mempunyai teknologi canggih, bahan berkualiti tinggi, dan produk kos efektif. Kami berharap dapat menjadi rakan kongsi bekalan anda yang boleh dipercayai di China.

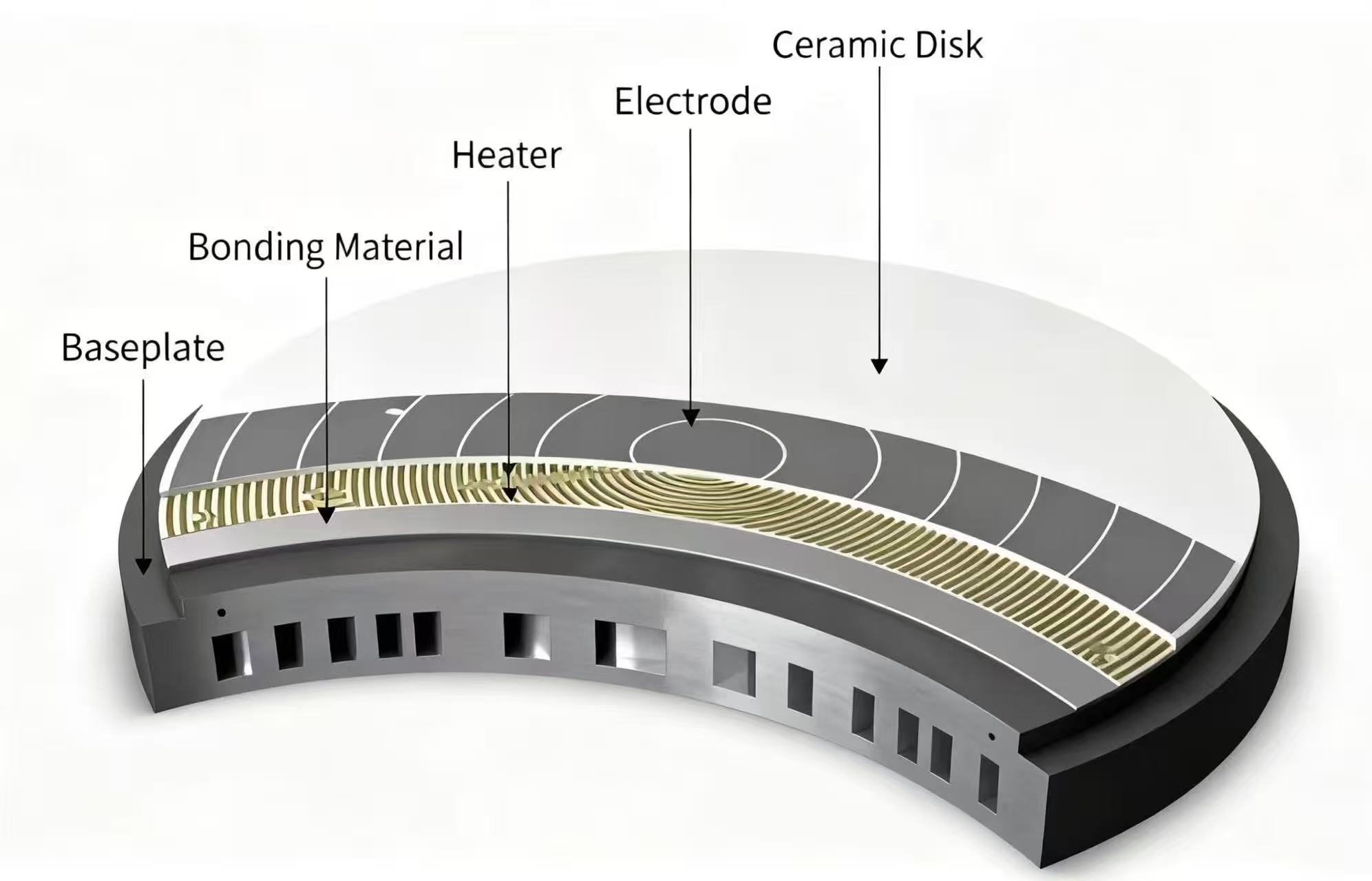

Chuck Electrostatic Seramikadalah komponen ketepatan yang menggunakan medan elektrostatik yang dihasilkan di antara elektrod dan wafer untuk mengapit dan memperbaiki wafer. Mereka digunakan secara meluas dalam bidang seperti semikonduktor, paparan panel rata, dan optik, dan merupakan komponen teras peralatan mewah seperti peranti PVD, mesin etsa, dan implan ion.
Berbanding dengan chuck mekanikal tradisional dan chuck vakum, chuck elektrostatik seramik mempunyai banyak kelebihan dalam bidang pembuatan semikonduktor. Chuck elektrostatik seramik ini menggunakan elektrik statik untuk meratakan dan sama rata memegang wafer di permukaannya. Daya penjerapan seragam ini dapat memastikan objek terserap agak rata, mengelakkanwaferWarping atau ubah bentuk yang mungkin disebabkan oleh keruntuhan mekanikal tradisional atauVakum Chucks, dan memastikan bahawa wafer mengekalkan ketepatan pemprosesan yang sesuai untuk proses semikonduktor ketepatan tinggi.
Sesetengah cecair elektrostatik seramik telah mengintegrasikan fungsi pemanasan, yang boleh mengawal suhu wafer dengan tepat melalui gas belakang atau elektrod pemanasan dalaman, menyesuaikan diri dengan keperluan suhu yang ketat dari proses yang berbeza, dan meningkatkan kestabilan pemprosesan.
Tidak seperti chucks mekanikal, chuck elektrostatik seramik mengurangkan bahagian bergerak mekanikal, mengurangkan kesan bahan pencemar partikel pada kualiti wafer, dengan berkesan melindungi kebersihan permukaan wafer, dan meningkatkan hasil produk.
Chuck elektrostatik seramik menawarkan keserasian yang luas. Mereka boleh menampung wafer pelbagai saiz dan bahan, termasuk silikon, gallium arsenide, dan silikon karbida, memenuhi keperluan pembuatan semikonduktor yang pelbagai.
Mereka boleh bekerja dengan stabil dalam persekitaran vakum yang tinggi seperti implantasi ion dan CVD, mengatasi batasan vakum tradisional yang tidak dapat menyerap wafer dalam persekitaran vakum, dan memenuhi keperluan proses implantasi ion, pemendapan wap kimia (CVD) dan proses lain dalam pembuatan semikonduktor.
