Chuck Vakum Alumina Berliang

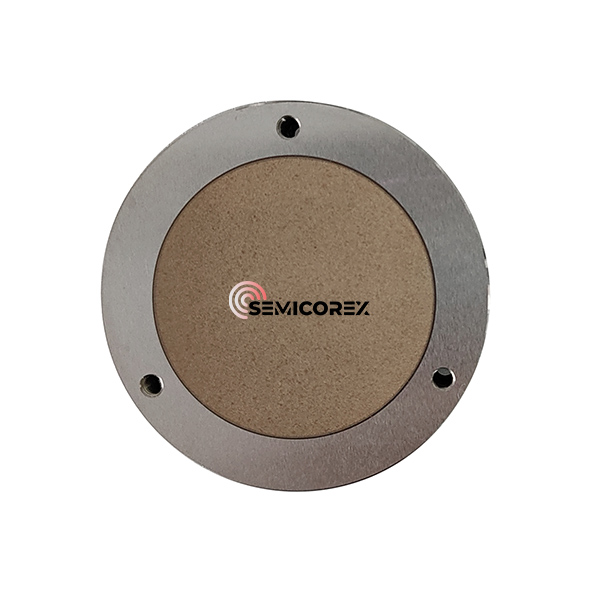

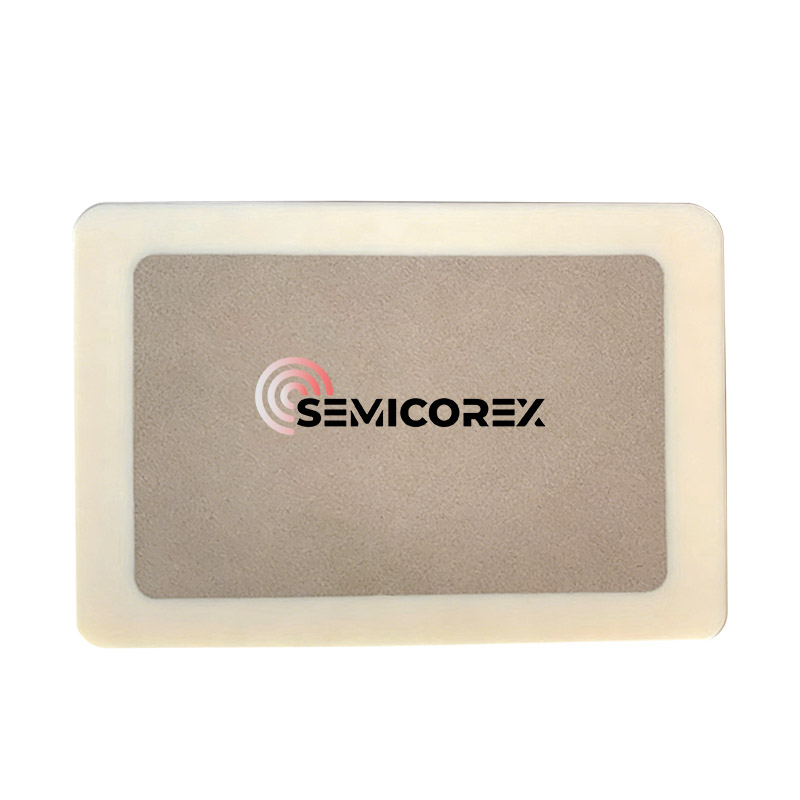

Semicorex Porous Alumina Vacuum Chuck ialah platform pembawa untuk membetulkan produk menggunakan prinsip sedutan vakum, bahagian vakum pemindahannya biasanya plat seramik berliang Alumina. Plat seramik berliang dibina ke dalam lubang countersunk di pangkalan, perimeternya diikat dan dimeteraikan ke pangkalan, dan pangkalannya dimesin oleh bahan seramik atau logam yang padat. Di bawah tekanan tolak dalam persekitaran kerja, chuck disambungkan ke pam vakum melalui struktur berliang di dalam plat seramik untuk menarik udara, menjadikan kawasan di bawah wafer membentuk kawasan vakum yang jauh lebih rendah daripada tekanan atmosfera luaran. Di bawah kesan perbezaan tekanan yang kuat, wafer dilekatkan dengan kuat pada permukaan chuck. Biasanya, semakin tinggi tahap vakum di bawah wafer, semakin ketat lekatan antara chuck dan bahan kerja, dan semakin kuat daya penjerapan.

Dalam industri semikonduktor dan mikroelektronik, ketepatan bukan sekadar keperluan—ia adalah standard. Porous Alumina Vacuum Chuck (juga dikenali sebagai Ceramic Vacuum Chuck) ialah komponen kritikal yang direka untuk menyediakan sedutan yang seragam dan tidak bercacat untuk substrat halus semasa proses litografi, pemeriksaan dan pemotongan dadu.

Apakah itu Porous Alumina Vacuum Chuck?

Tidak seperti chuck logam tradisional yang menggunakan alur mesin untuk menghasilkan sedutan, chuck seramik berliang menggunakan struktur liang mikroskopik khusus. Ini membolehkan tekanan vakum diagihkan sama rata ke seluruh permukaan bahan kerja, menghalang "lesung" atau ubah bentuk yang sering dilihat dengan reka bentuk beralur.

Spesifikasi Teknikal Utama

Untuk memahami prestasi komponen ini, kita melihat sifat bahan Al2O3 ketulenan tinggi:

Mengapa Pilih Alumina Berliang Daripada Bahan Tradisional?

1. Kerataan dan Keseragaman Unggul

Struktur liang mikroskopik memastikan daya vakum digunakan pada 100% kawasan sentuhan. Menurut data industri, sedutan seragam mengurangkan tekanan wafer sehingga 40% berbanding chuck keluli tahan karat beralur tradisional.

2. Kestabilan Terma Tinggi

Seramik alumina mempunyai pekali pengembangan haba (CTE) yang rendah. Dalam pemprosesan suhu tinggi atau pemeriksaan berasaskan laser, chuck mengekalkan dimensinya, memastikan kedalaman fokus kekal malar.

3. ESD dan Kawalan Pencemaran

Alumina ketulenan tinggi adalah lengai secara kimia dan secara semula jadi tahan terhadap kakisan. Tambahan pula, salutan "Black Alumina" atau anti-statik khusus boleh digunakan untuk menghalang Nyahcas Elektrostatik (ESD), yang bertanggungjawab untuk hampir 25% kehilangan hasil semikonduktor dalam sesetengah persekitaran.

Aplikasi Utama dalam Pembuatan Berteknologi Tinggi

Pemprosesan Wafer Semikonduktor

Kes penggunaan utama adalah dalam Photolithography dan Wafer Probing. Kerataan melampau (<2μm) memastikan wafer kekal dalam medan kedalaman sempit sistem optik termaju.

Pengeluaran Sel Suria Filem Nipis

Untuk substrat yang fleksibel atau sangat nipis, saluran vakum tradisional boleh menyebabkan kerosakan fizikal. Permukaan "bernafas" seramik berliang bertindak sebagai kusyen udara lembut atau plat sedutan, melindungi lapisan rapuh.

Pengisaran Kanta Optik

Alumina berliang digunakan untuk memegang kanta semasa pengisaran ketepatan, di mana sebarang getaran atau tekanan tidak sekata akan mengakibatkan penyimpangan optik.

Soalan Lazim (FAQ)

S1: Bagaimanakah anda membersihkan Chuck Vakum Alumina Berliang?

A: Pembersihan adalah penting untuk mengekalkan sedutan. Kami mengesyorkan menggunakan pembersihan ultrasonik dalam air ternyahion atau pelarut khusus. Oleh kerana alumina adalah stabil secara kimia, ia boleh menahan kebanyakan pembersih asid atau alkali. Pastikan chuck dibakar kering untuk menghilangkan lembapan dari liang-liang.

S2: Bolehkah saiz liang disesuaikan untuk substrat tertentu?

A: Ya. Liang yang lebih kecil (lebih kurang 10μm - 20μm) adalah lebih baik untuk filem ultra-nipis untuk mengelakkan "cetak melalui", manakala liang yang lebih besar menawarkan aliran udara yang lebih tinggi untuk bahan kerja yang lebih berat atau lebih berliang.

S3: Apakah suhu operasi maksimum?

J: Walaupun seramik itu sendiri boleh menahan suhu melebihi 1500 ℃, pemasangan chuck vakum (termasuk pengedap dan perumah) biasanya dinilai sehingga 250 ℃ hingga 400 ℃ bergantung pada kaedah ikatan.
