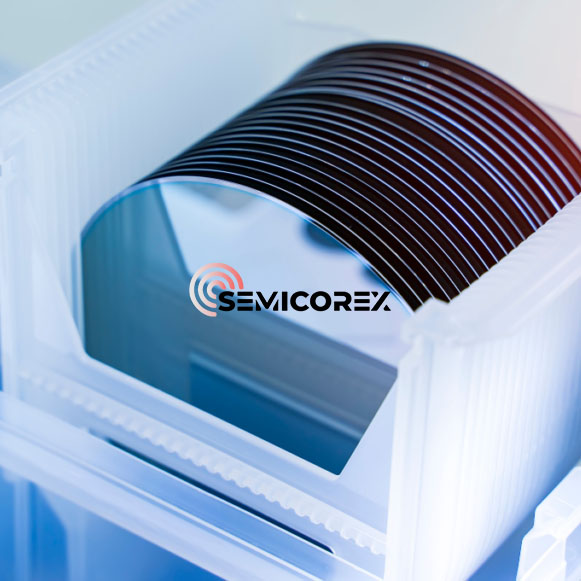

Wafer SOI

Semicorex SOI Wafer (Silicon On Insulator) ialah substrat semikonduktor canggih yang direka untuk memenuhi permintaan berprestasi tinggi bagi fabrikasi litar bersepadu (IC) moden. Dibina dengan lapisan nipis silikon di atas bahan penebat, biasanya silikon dioksida (SiO₂), wafer SOI membolehkan peningkatan prestasi ketara dalam peranti semikonduktor dengan menyediakan pengasingan antara komponen elektrik yang berbeza. Wafer ini amat berfaedah dalam pengeluaran peranti kuasa, komponen RF (frekuensi radio) dan MEMS (sistem mikro-elektromekanikal), di mana pengurusan haba, kecekapan kuasa dan pengecilan adalah kritikal.

Wafer SOI menawarkan ciri-ciri elektrik yang unggul, termasuk kapasitans parasit yang rendah, pengurangan silang silang antara lapisan dan pengasingan haba yang lebih baik, menjadikannya sesuai untuk aplikasi frekuensi tinggi, berkelajuan tinggi dan sensitif kuasa dalam elektronik termaju. Semicorex menyediakan pelbagai wafer SOI yang disesuaikan untuk keperluan pembuatan khusus, termasuk ketebalan silikon yang berbeza, diameter wafer dan lapisan penebat, memastikan pelanggan menerima produk yang sangat sesuai dengan aplikasi mereka.

Struktur dan Ciri

Wafer SOI terdiri daripada tiga lapisan utama: lapisan silikon atas, lapisan penebat (biasanya silikon dioksida), dan substrat silikon pukal. Lapisan silikon atas, atau lapisan peranti, berfungsi sebagai kawasan aktif di mana peranti semikonduktor dibuat. Lapisan penebat (SiO₂) bertindak sebagai penghalang penebat elektrik, menyediakan pemisahan antara lapisan silikon atas dan silikon pukal, yang berfungsi sebagai sokongan mekanikal untuk wafer.

Ciri-ciri utama wafer SOI Semicorex termasuk:

Lapisan Peranti: Lapisan atas silikon biasanya nipis, antara puluhan nanometer hingga beberapa mikrometer dalam ketebalan, bergantung pada aplikasi. Lapisan silikon nipis ini membolehkan pensuisan berkelajuan tinggi dan penggunaan kuasa rendah dalam transistor dan peranti semikonduktor lain.

Lapisan Penebat (SiO₂): Lapisan penebat biasanya antara 100 nm dan beberapa mikrometer tebal. Lapisan silikon dioksida ini menyediakan pengasingan elektrik antara lapisan atas aktif dan substrat silikon pukal, membantu mengurangkan kapasiti parasit dan meningkatkan prestasi peranti.

Substrat Silikon Pukal: Substrat silikon pukal menyediakan sokongan mekanikal dan biasanya lebih tebal daripada lapisan peranti. Ia juga boleh disesuaikan untuk aplikasi tertentu dengan melaraskan kerintangan dan ketebalannya.

Pilihan Penyesuaian: Semicorex menawarkan pelbagai pilihan penyesuaian, termasuk ketebalan lapisan silikon yang berbeza, ketebalan lapisan penebat, diameter wafer (biasanya 100mm, 150mm, 200mm dan 300mm), dan orientasi wafer. Ini membolehkan kami membekalkan wafer SOI yang sesuai untuk pelbagai aplikasi, daripada penyelidikan dan pembangunan berskala kecil kepada pengeluaran volum tinggi.

Bahan Berkualiti Tinggi: Wafer SOI kami dihasilkan dengan silikon ketulenan tinggi, memastikan ketumpatan kecacatan rendah dan kualiti kristal yang tinggi. Ini menghasilkan prestasi peranti yang unggul dan hasil semasa fabrikasi.

Teknik Ikatan Lanjutan: Semicorex menggunakan teknik ikatan lanjutan seperti SIMOX (Separation by Implantation of Oxygen) atau teknologi Smart Cut™ untuk mengarang wafer SOI kami. Kaedah ini memastikan kawalan yang sangat baik ke atas ketebalan silikon dan lapisan penebat, menyediakan wafer berkualiti tinggi yang konsisten sesuai untuk aplikasi semikonduktor yang paling mencabar.

Aplikasi dalam Industri Semikonduktor

Wafer SOI adalah penting dalam banyak aplikasi semikonduktor termaju kerana sifat elektriknya yang dipertingkatkan dan prestasi unggul dalam persekitaran frekuensi tinggi, kuasa rendah dan berkelajuan tinggi. Berikut ialah beberapa aplikasi utama wafer SOI Semicorex:

Peranti RF dan Microwave: Lapisan penebat wafer SOI membantu meminimumkan kemuatan parasit dan mencegah kemerosotan isyarat, menjadikannya sesuai untuk peranti RF (frekuensi radio) dan gelombang mikro, termasuk penguat kuasa, pengayun dan pengadun. Peranti ini mendapat manfaat daripada pengasingan yang lebih baik, menghasilkan prestasi yang lebih tinggi dan penggunaan kuasa yang lebih rendah.

Peranti Kuasa: Gabungan lapisan penebat dan lapisan silikon atas nipis dalam wafer SOI membolehkan pengurusan haba yang lebih baik, menjadikannya sempurna untuk peranti kuasa yang memerlukan pelesapan haba yang cekap. Aplikasi termasuk MOSFET kuasa (Metal-Oxide-Semiconductor Field-Effect Transistor), yang mendapat manfaat daripada pengurangan kehilangan kuasa, kelajuan pensuisan yang lebih pantas dan prestasi terma yang dipertingkatkan.

MEMS (Sistem Mikro-Elektromekanikal): Wafer SOI digunakan secara meluas dalam peranti MEMS kerana lapisan peranti silikon nipis yang jelas, yang boleh dimesin mikro dengan mudah untuk membentuk struktur yang kompleks. Peranti MEMS berasaskan SOI ditemui dalam penderia, penggerak dan sistem lain yang memerlukan ketepatan tinggi dan kebolehpercayaan mekanikal.

Logik Lanjutan dan Teknologi CMOS: Wafer SOI digunakan dalam teknologi logik CMOS (complementary metal-oxide-semiconductor) termaju untuk menghasilkan pemproses berkelajuan tinggi, peranti memori dan litar bersepadu lain. Kapasiti parasit yang rendah dan penggunaan kuasa wafer SOI yang dikurangkan membantu mencapai kelajuan pensuisan yang lebih pantas dan kecekapan tenaga yang lebih besar, faktor utama dalam elektronik generasi akan datang.

Optoelektronik dan Fotonik: Silikon kristal berkualiti tinggi dalam wafer SOI menjadikannya sesuai untuk aplikasi optoelektronik, seperti pengesan foto dan sambung optik. Aplikasi ini mendapat manfaat daripada pengasingan elektrik yang sangat baik yang disediakan oleh lapisan penebat dan keupayaan untuk mengintegrasikan kedua-dua komponen fotonik dan elektronik pada cip yang sama.

Peranti Memori: Wafer SOI juga digunakan dalam aplikasi memori tidak meruap, termasuk memori kilat dan SRAM (memori capaian rawak statik). Lapisan penebat membantu mengekalkan integriti peranti dengan mengurangkan risiko gangguan elektrik dan cakap silang.

Wafer SOI Semicorex menyediakan penyelesaian termaju untuk pelbagai aplikasi semikonduktor, daripada peranti RF kepada elektronik kuasa dan MEMS. Dengan ciri prestasi yang luar biasa, termasuk kapasiti parasit yang rendah, penggunaan kuasa yang dikurangkan dan pengurusan haba yang unggul, wafer ini menawarkan kecekapan dan kebolehpercayaan peranti yang dipertingkatkan. Boleh disesuaikan untuk memenuhi keperluan pelanggan tertentu, wafer SOI Semicorex ialah pilihan ideal untuk pengeluar yang mencari substrat berprestasi tinggi untuk elektronik generasi akan datang.
