Pemanas Aln

Pemanas Semicorex Aln untuk Semiconductor adalah peranti yang digunakan untuk pemanasan bahan semikonduktor. Ia kebanyakannya diperbuat daripadaAluminium nitride seramikBahan, mempunyai kekonduksian terma yang sangat baik dan rintangan suhu tinggi, dan boleh beroperasi pada suhu tinggi. Pemanas biasanya menggunakan wayar rintangan sebagai elemen pemanasan. Dengan memberi tenaga kepada dawai rintangan untuk memanaskan, haba dipindahkan ke permukaan pemanas untuk mencapai pemanasan bahan semikonduktor. Pemanas Aln untuk semikonduktor memainkan peranan penting dalam proses pengeluaran semikonduktor dan boleh digunakan dalam proses seperti pertumbuhan kristal, penyepuhlindapan, dan penaik.

Dalam proses front-end (FEOL) pembuatan semikonduktor, pelbagai rawatan proses mesti dilakukan pada wafer, terutamanya pemanasan wafer ke suhu tertentu, dan terdapat keperluan yang ketat, kerana keseragaman suhu mempunyai pengaruh yang sangat penting terhadap hasil produk; Pada masa yang sama, peralatan semikonduktor juga mesti berfungsi dalam persekitaran di mana vakum, plasma dan gas kimia wujud, yang memerlukan penggunaan pemanas seramik (pemanas seramik). Pemanas seramik adalah komponen penting peralatan pemendapan filem semikonduktor. Mereka digunakan dalam ruang proses dan terus menghubungi wafer untuk membawa dan membolehkan wafer untuk mendapatkan suhu proses yang stabil dan seragam dan untuk bertindak balas dan menghasilkan filem nipis di permukaan wafer dengan ketepatan yang tinggi.

Peralatan pemendapan filem nipis untuk pemanas seramik secara amnya menggunakan bahan seramik berdasarkanAluminium Nitride (ALN)kerana suhu tinggi yang terlibat. Aluminium nitrida mempunyai penebat elektrik dan kekonduksian terma yang sangat baik; Di samping itu, pekali pengembangan termalnya hampir dengan silikon, dan ia mempunyai rintangan plasma yang sangat baik, menjadikannya sangat sesuai digunakan sebagai komponen peranti semikonduktor.

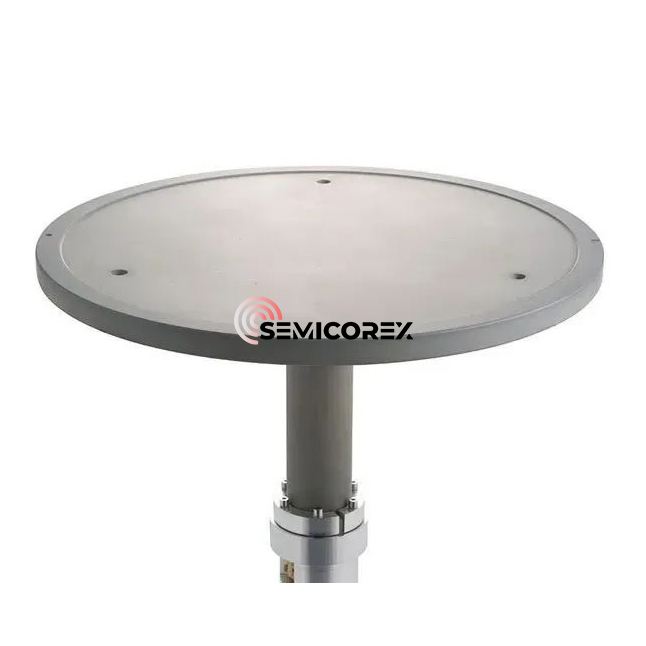

Pemanas Aln termasuk pangkalan seramik yang membawa wafer, dan badan sokongan silinder yang menyokongnya di belakang. Di dalam atau di permukaan asas seramik, sebagai tambahan kepada elemen rintangan (lapisan pemanasan) untuk pemanasan, terdapat juga elektrod RF (lapisan RF). Untuk mencapai pemanasan dan penyejukan yang cepat, ketebalan asas seramik harus nipis, tetapi terlalu nipis juga akan mengurangkan ketegaran. Badan sokongan pemanas ALN umumnya diperbuat daripada bahan dengan pekali pengembangan terma yang serupa dengan pangkalan, jadi badan sokongan sering juga diperbuat daripada aluminium nitrida. Pemanas ALN mengamalkan struktur unik aci (aci) bahagian bawah bersama untuk melindungi terminal dan wayar dari kesan plasma dan gas kimia yang menghakis. Paip masuk gas pemindahan haba dan paip disediakan di badan sokongan untuk memastikan suhu seragam pemanas. Pangkalan dan badan sokongan terikat secara kimia dengan lapisan ikatan.

Unsur pemanasan rintangan dikebumikan di pangkalan pemanas. Ia dibentuk dengan percetakan skrin dengan pes konduktif (tungsten, molibdenum atau tantalum) untuk membentuk corak litar bulatan lingkaran atau sepusat. Sudah tentu, dawai logam, mesh logam, foil logam, dan lain -lain juga boleh digunakan. Apabila menggunakan kaedah percetakan skrin, dua plat seramik bentuk yang sama disediakan, dan pes konduktif digunakan untuk permukaan salah satu daripada mereka. Kemudian, ia adalah sintered untuk membentuk elemen pemanasan rintangan, dan plat seramik yang lain bertindih dengan elemen pemanasan rintangan untuk membuat elemen perintang yang dikebumikan di pangkalan.

Faktor utama yang mempengaruhi kekonduksian terma seramik aluminium nitrida adalah ketumpatan kisi, kandungan oksigen, kesucian serbuk, mikrostruktur, dan lain -lain, yang akan menjejaskan kekonduksian terma seramik aluminium nitrida.
