Cincin tepi sic

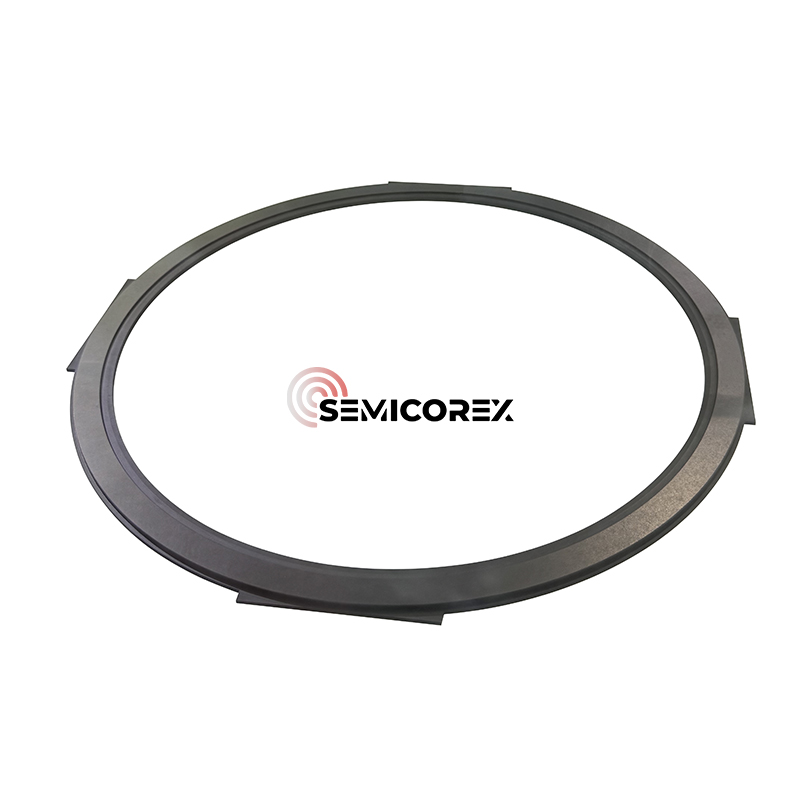

Cincin Edge Semicorex SIC, yang dihasilkan melalui pemendapan wap kimia (CVD) silikon karbida (SIC), mewakili aspek kritikal fabrikasi semikonduktor, khususnya memainkan peranan penting dalam proses fabrikasi dalam bilik etsa plasma. Cincin tepi terletak di sekitar pinggir luar chuck elektrostatik (ESC) semasa proses etsa plasma dan mempunyai hubungan estetika dan berfungsi dengan wafer dalam proses.

Dalam pembuatan litar bersepadu semikonduktor (IC), pengedaran seragam plasma adalah kritikal tetapi kecacatan kelebihan wafer adalah penting untuk mengekalkan hasil yang tinggi semasa pengeluaran kaedah IB dan IBF, sebagai tambahan kepada persembahan elektrik yang boleh dipercayai dari IC lain. Cincin kelebihan SIC adalah penting dalam menguruskan kedua -dua kebolehpercayaan plasma di tepi wafer sambil menstabilkan bulu sempadan wafer di dalam ruang tanpa menyamakan kedua sebagai pembolehubah yang bersaing.

Walaupun proses etsa plasma ini dilakukan pada wafer, wafer akan terdedah kepada pengeboman dari ion tenaga tinggi, dengan gas reaktif yang menyumbang kepada corak pemindahan secara elektif. Keadaan ini mewujudkan proses ketumpatan tenaga tinggi yang boleh memberi kesan negatif terhadap keseragaman dan kualiti kelebihan wafer jika mereka tidak diuruskan dengan betul. Cincin kelebihan boleh diketepikan dengan konteks pemprosesan wafer dan sebagai penjana plasma elektrik mula mendedahkan wafer, cincin tepi akan menyerap dan mengagihkan semula tenaga di tepi ruang dan memanjangkan kecekapan berkesan medan elektrik dari penjana ke tepi ESC. Pendekatan penstabilan ini digunakan dalam pelbagai cara, termasuk mengurangkan jumlah kebocoran plasma dan penyimpangan berhampiran pinggir sempadan wafer yang boleh menyebabkan kecurian kelebihan kelebihan.

Dengan mempromosikan persekitaran plasma yang seimbang, cincin tepi SIC membantu mengurangkan kesan pemuatan mikro, mencegah over-etching di pinggir wafer, dan memanjangkan hayat komponen wafer dan ruang. Ini membolehkan kebolehulangan proses yang lebih tinggi, mengurangkan kecacatan, dan lebih baik keseragaman di seluruh metrik-metrik dalam pembuatan semikonduktor tinggi.

Ketidakpastian digabungkan antara satu sama lain, membuat pengoptimuman proses di pinggir wafer lebih mencabar. Sebagai contoh, ketidakselarasan elektrik boleh menyebabkan penyelewengan morfologi sarung, menyebabkan sudut ion kejadian berubah, dengan itu mempengaruhi keseragaman etsa; medan suhu yang tidak sifar boleh menjejaskan kadar tindak balas kimia, menyebabkan kadar etsa kelebihan menyimpang dari kawasan pusat. Sebagai tindak balas kepada cabaran di atas, penambahbaikan biasanya dibuat dari dua aspek: pengoptimuman reka bentuk peralatan dan pelarasan parameter proses.

Cincin fokus adalah komponen utama untuk meningkatkan keseragaman etsa kelebihan wafer. Ia dipasang di sekitar pinggir wafer untuk mengembangkan kawasan pengedaran plasma dan mengoptimumkan morfologi sarung. Dalam ketiadaan cincin fokus, perbezaan ketinggian antara kelebihan wafer dan elektrod menyebabkan sarung membengkokkan, menyebabkan ion memasuki kawasan etsa pada sudut yang tidak seragam.

Fungsi cincin fokus termasuk:

• Mengisi perbezaan ketinggian di antara kelebihan wafer dan elektrod, menjadikan sarung sarung, memastikan bahawa ion membombardir permukaan wafer secara menegak, dan mengelakkan penyimpangan etsa.

• Meningkatkan keseragaman etsa dan mengurangkan masalah seperti etsa kelebihan yang berlebihan atau profil etsa yang miring.

Kelebihan material

Penggunaan CVD sic sebagai bahan asas menawarkan beberapa kelebihan berbanding bahan seramik atau bersalut tradisional. CVD SIC secara kimia tidak aktif, stabil termal, dan sangat tahan terhadap hakisan plasma, walaupun dalam fluorin agresif dan kimia berasaskan klorin. Kekuatan mekanikal yang sangat baik dan kestabilan dimensi memastikan hayat perkhidmatan yang panjang dan generasi zarah yang rendah di bawah keadaan berbasikal suhu tinggi.

Selain itu, mikrostruktur ultra dan padat CVD SIC mengurangkan risiko pencemaran, menjadikannya sesuai untuk persekitaran pemprosesan ultra-bersih di mana walaupun kekotoran dapat memberi kesan kepada hasil. Keserasiannya dengan platform ESC yang sedia ada dan geometri ruang tersuai membolehkan integrasi lancar dengan alat etsa 200mm dan 300mm maju.
