Etching Wafer Carrier

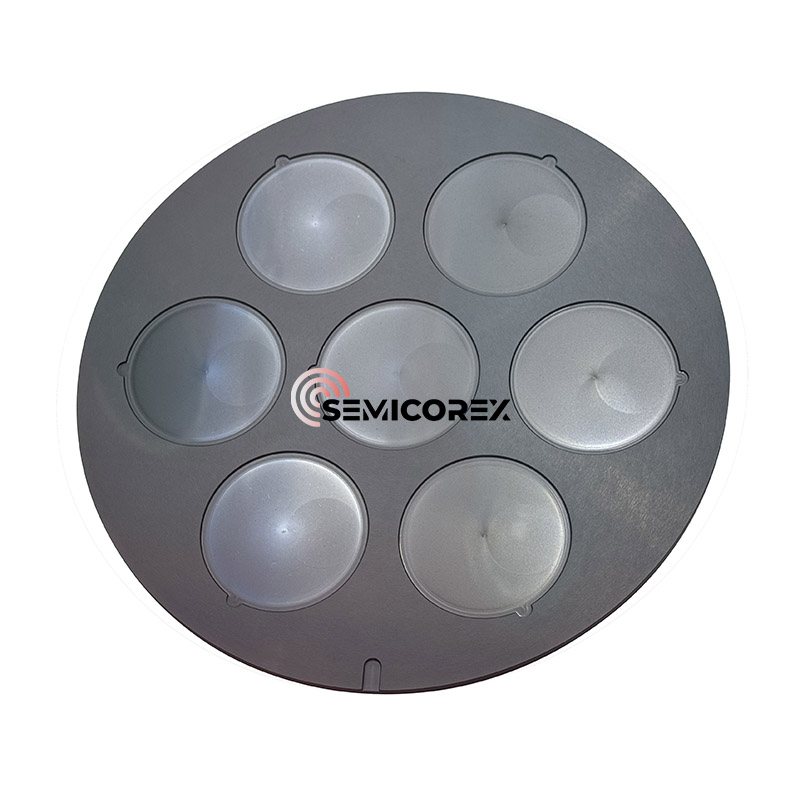

Pembawa Wafer Etching Semicorex adalah platform sokongan substrat berprestasi tinggi yang direka untuk proses fabrikasi semikonduktor, khususnya untuk aplikasi etsa wafer. Direkayasa dengan asas grafit kemuliaan tinggi dan dilapisi dengan pemendapan wap kimia (CVD) karbida silikon (SIC), pembawa wafer ini menyediakan rintangan kimia yang luar biasa, kestabilan terma, dan ketahanan mekanikal, memastikan prestasi optimum dalam persekitaran etsa yang tinggi.

Pembawa wafer etsa disalut dengan lapisan CVD SIC seragam, yang meningkatkan rintangan kimianya terhadap plasma agresif dan gas menghakis yang digunakan dalam proses etsa. CVD adalah teknologi utama untuk menyediakan salutan SIC pada permukaan substrat pada masa ini. Proses utama ialah bahan mentah reaktan fasa gas menjalani satu siri tindak balas fizikal dan kimia pada permukaan substrat, dan akhirnya deposit pada permukaan substrat untuk menyediakan salutan SIC. Salutan SIC yang disediakan oleh teknologi CVD adalah terikat dengan erat ke permukaan substrat, yang dapat meningkatkan rintangan pengoksidaan dan rintangan ablasi bahan substrat, tetapi masa pemendapan kaedah ini adalah panjang, dan gas reaksi mengandungi gas toksik tertentu.

Salutan karbida silikon CVDBahagian digunakan secara meluas dalam peralatan etsa, peralatan MOCVD, peralatan epitaxial SI dan peralatan epitaxial SIC, peralatan pemprosesan haba yang cepat dan bidang lain. Secara keseluruhannya, segmen pasaran terbesar bahagian salutan karbida CVD adalah peralatan etsa dan bahagian peralatan epitaxial. Oleh kerana kereaktifan yang rendah dan kekonduksian salutan karbida silikon CVD ke gas etsa yang mengandungi klorin dan fluorin, ia menjadi bahan yang ideal untuk memfokuskan cincin dan bahagian lain peralatan etsa plasma.Bahagian CVDdalam peralatan etsa termasukMemfokuskan cincin, kepala mandi gas, dulang,cincin tepi, dan sebagainya. Ambil cincin fokus sebagai contoh. Cincin fokus adalah komponen penting yang diletakkan di luar wafer dan bersentuhan langsung dengan wafer. Voltan digunakan pada cincin untuk memfokuskan plasma melalui cincin, dengan itu memfokuskan plasma pada wafer untuk meningkatkan keseragaman pemprosesan. Cincin fokus tradisional diperbuat daripada silikon atau kuarza. Dengan kemajuan pengurangan litar bersepadu, permintaan dan kepentingan proses etsa dalam pembuatan litar bersepadu semakin meningkat, dan kuasa dan tenaga plasma etsa terus meningkat.

Salutan SIC menawarkan rintangan yang lebih baik terhadap kimia berasaskan fluorin (F₂) dan klorin (CL₂) plasma etsa, mencegah kemerosotan dan mengekalkan integriti struktur ke atas penggunaan yang berpanjangan. Kekukuhan kimia ini memastikan prestasi yang konsisten dan mengurangkan risiko pencemaran semasa pemprosesan wafer. Pembawa wafer boleh disesuaikan dengan pelbagai saiz wafer (mis., 200mm, 300mm) dan keperluan sistem etsa tertentu. Reka bentuk slot tersuai dan corak lubang tersedia untuk mengoptimumkan kedudukan wafer, kawalan aliran gas, dan kecekapan proses.

Aplikasi dan faedah

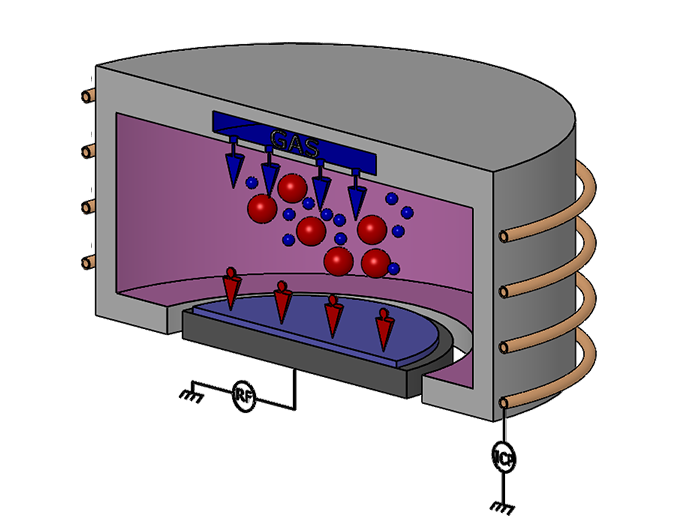

Pembawa wafer etsa digunakan terutamanya dalam pembuatan semikonduktor untuk proses etsa kering, termasuk etching plasma (PE), etsa ion reaktif (RIE), dan etsa ion reaktif yang mendalam (DRIE). Ia digunakan secara meluas dalam pengeluaran litar bersepadu (ICS), peranti MEMS, elektronik kuasa, dan wafer semikonduktor kompaun. Salutan SIC yang mantap memastikan hasil etsa yang konsisten dengan mencegah kemerosotan bahan. Gabungan grafit dan SIC menyediakan ketahanan jangka panjang, mengurangkan kos penyelenggaraan dan penggantian. Permukaan SIC yang licin dan padat meminimumkan penjanaan zarah, memastikan hasil wafer yang tinggi dan prestasi peranti unggul. Rintangan yang luar biasa terhadap persekitaran etsa yang keras mengurangkan keperluan untuk penggantian yang kerap, meningkatkan kecekapan pembuatan.
