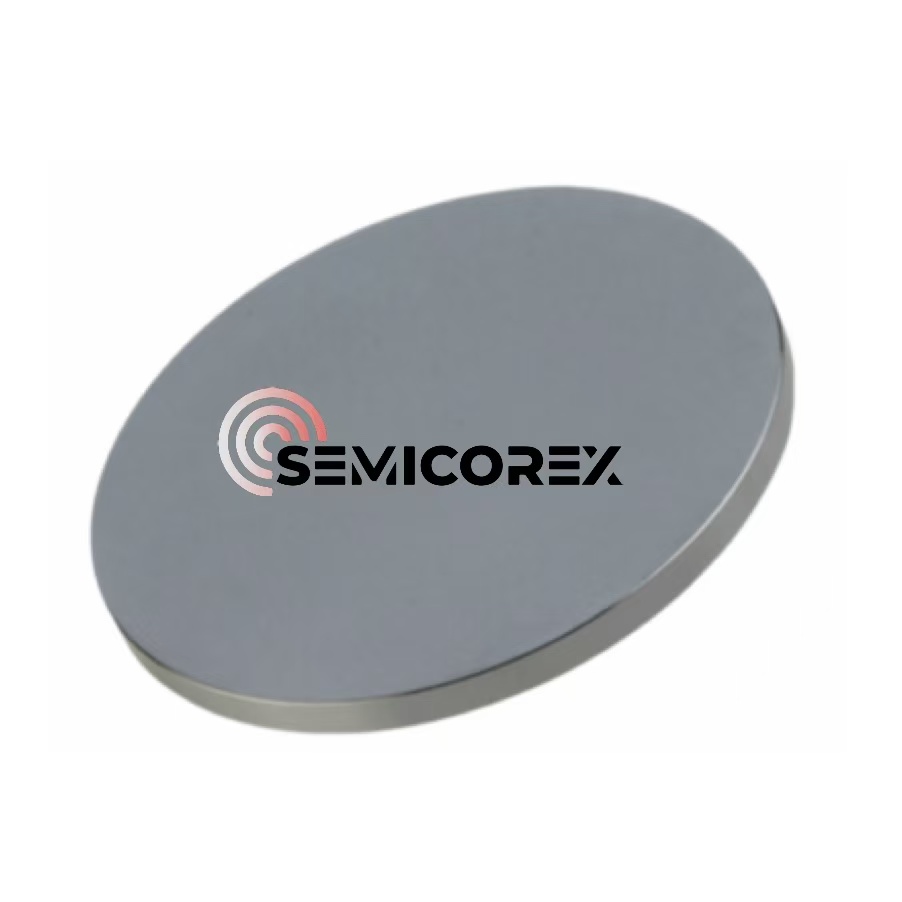

Sasaran planar silikon monokristalin daripada Semicorex ialah komponen penting dalam industri pembuatan semikonduktor termaju. Dihasilkan oleh bahan silikon monohabluran berkualiti tinggi, ia mempunyai struktur kristal yang sangat teratur dan ketulenan yang luar biasa. Sifat-sifat ini menjadikannya penyelesaian ideal untuk menghasilkan filem semikonduktor dan filem optik yang boleh dipercayai dan berprestasi tinggi.
Silikon monokristalinsasaran planar biasanya diproses oleh peralatan pemotongan berketepatan tinggi daripada jongkong silikon monohabluran yang direka oleh kaedah Czochralski. Untuk memenuhi kepelbagaian keperluan pelanggan, sasaran satah silikon monohabluran boleh dipotong mengikut bentuk yang diingini untuk pelanggan anda yang dihormati. Teknologi pemprosesan pengisaran dan penggilap yang tepat memastikan kerataan permukaan luar biasa bahan sasaran, memberikan jaminan kukuh untuk pemendapan filem nipis.
Sasaran planar silikon monokristalin diletakkan di dalam kebuk tindak balas vakum bersama-sama dengan substrat yang akan disalut semasa proses pemendapan filem. Apabila sasaran satah silikon monohablur dihujani oleh ion bertenaga tinggi, atom silikon pada permukaannya terbantut. Atom silikon yang terpercik ini kemudiannya berhijrah dan memendap ke permukaan substrat, akhirnya membentuk filem nipis silikon.
Sasaran planar silikon monokristalin berfungsi sebagai sumber bahan untuk pemendapan filem nipis. Semua atom silikon yang didepositkan ke permukaan wafer berasal daripada sasaran satah silikon monohablur. Oleh itu, kualiti sasaran satah silikon monohablur secara langsung menentukan ketulenan, keseragaman dan sifat utama lain bagi filem nipis yang didepositkan.
Ciri ketulenan yang luar biasa memberikan sasaran satah silikon monohabluran dengan keupayaan untuk menghalang kekotoran daripada mencemari filem nipis. Ini dengan ketara meningkatkan prestasi elektrik peranti semikonduktor. Penambahbaikan keseragaman dan lekatan filem nipis mendapat manfaat daripada struktur kristalnya yang sangat teratur, yang membolehkan zarah yang terpercik untuk berhijrah dan memendap pada permukaan wafer dengan lebih kerap. Reka bentuk struktur planar sesuai untuk keperluan sputtering kawasan besar dan berkelajuan tinggi, dan boleh digunakan untuk senario pengeluaran berskala besar seperti wafer semikonduktor dan panel paparan.
